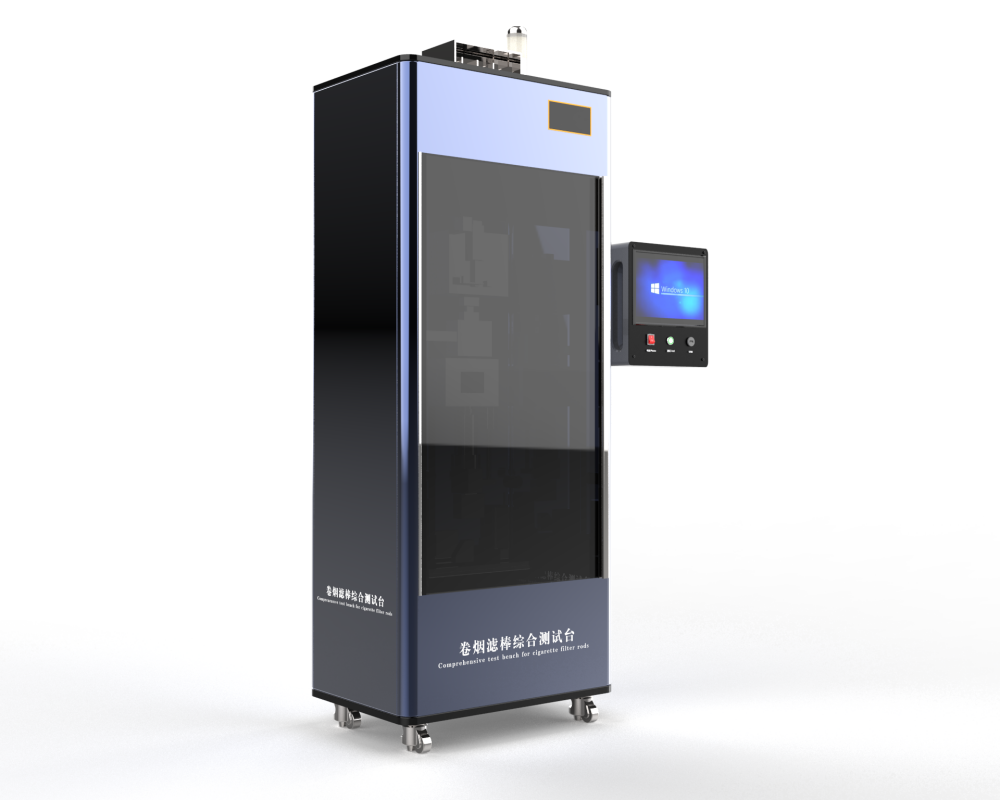

卷烟滤棒综合测试台是一种基于模块化设计的高精度检测仪器,通过集成重量、圆周、吸阻、硬度、长度、水分、通风率等多个物理参数检测单元,实现对滤棒生产全过程的自动化、标准化质量监控。其目标是确保滤棒的物理性能符合设计要求,从而保障卷烟产品的稳定性、安全性和感官品质。
一、原理
卷烟滤棒综合测试台是烟草行业用于质量控制的专用设备,通过模块化设计集成多项物理参数检测功能,主要涵盖以下指标:
1、重量检测单元
原理:采用高精度电子天平或天平装置,通过电磁力平衡原理直接测量滤棒质量。
技术特点:
抗干扰设计:内置防震装置,减少环境振动对测量结果的影响。
快速响应:电子天平响应时间短,支持高速连续检测。
2、圆周检测单元
原理:利用激光束扫描滤棒横截面,通过光电传感器接收反射光信号,计算圆周尺寸。
技术特点:
高精度测量:通过三点校准法优化驱动轮转速控制系统,将重复性误差降低至0.8%以内。
负压吸附系统:通过真空吸盘固定滤棒,确保旋转过程中位置稳定,避免测量偏差。
3、吸阻检测单元
原理:基于真空法,使17.5 mL/s的气流量通过滤棒,测量试样两端的压力差(即吸阻)。
技术特点:
密封性设计:测试前通过真空泵检查系统密封性,确保压力计液面在1分钟内下降不超过1毫米。
4、硬度检测单元
原理:采用点压法,以恒定负荷施加于滤棒径向,测量压陷量并计算硬度值。
技术特点:
恒定负荷装置:通过机械加压系统确保负荷稳定,避免压力波动影响结果。
5、其他可选检测单元
长度检测
原理:激光或光电投影传感器测量滤棒轴向尺寸。
通风率检测
原理:在17.5 mL/s气流下,分别测量滤棒各部位通风流量,计算通风率。
水分检测
原理:微波或红外技术快速测定滤棒含水率。
6、模块化设计与系统集成
结构组成:
送料系统:自动分离单个样品(烟支或滤棒)并输送至检测单元。
检测单元:重量、圆周、吸阻、硬度等模块独立运行,支持自由组合。
数据处理系统:内置计算机或外接PC,实时存储测试结果并生成统计报表。
技术优势:
兼容性:适配不同规格样品(如细支、短支、沟槽滤棒)。
扩展性:支持选配微波水分、5G边缘网关、分选装置等功能模块。
自动化:自动完成样品装载、测试、数据记录,效率达每分钟5次以上。
二、特点
模块化设计
设备支持功能模块自由组合(如重量+圆周+吸阻),适应不同检测需求。
高精度与自动化
采用激光扫描、负压吸附等技术,减少人为误差。
自动完成样品装载、测试、数据记录,效率达每分钟5次以上。
数据管理与分析
内置计算机或外接PC,实时存储测试结果,生成统计报表。
支持多台设备数据集中管理(需额外系统),便于生产追溯。
兼容性与扩展性
适配不同规格样品(细支、短支、沟槽滤棒等)。
三、行业应用场景
卷烟生产质控
在线抽检:生产车间实时检测滤棒重量、圆周等参数,及时调整设备。
离线检验:实验室对成品进行全指标检测,确保符合国家标准。
滤棒研发与改进
测试新型滤棒(如中空、香线滤棒)的物理性能,优化结构设计。
分析不同材料(如醋酸纤维、纸质)对吸阻和硬度的影响。
科研与教学
高校(如郑州轻工业学院)用于烟草制品研究,探索物理参数与感官质量的关系。
培训机构模拟生产环境,培训质检人员操作技能。
