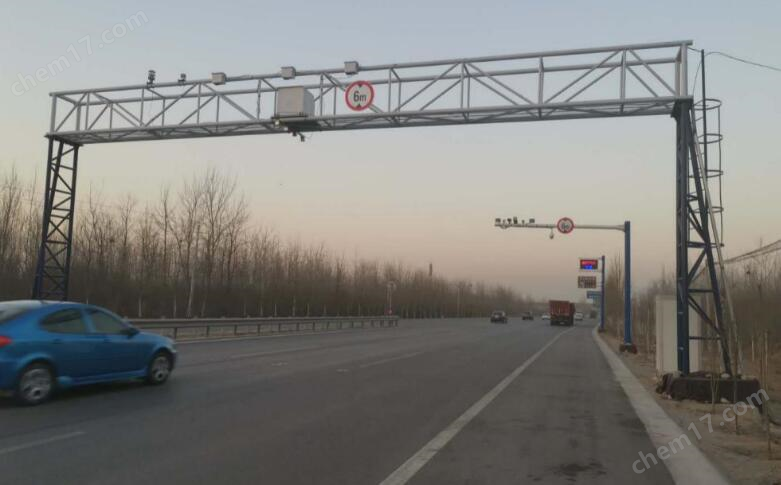

固定垂直式遥感监测系统模块光路设计采取垂直光路漫反射方式，发射接收单元位于龙门架上, 光源自上而下扇形展开, 通过地面铺设的特殊反射材料反射后被龙门架上的接收单元接收。扇形光幕覆盖整个路面, 车辆通过时, 不论排气管的位置在车辆什么位置, 都可以被光源探测到,不漏掉每一辆车。可对单向和双向多车道上行驶车辆排气污染物进行实时在线监测。反射材料安装简单，不需要路面施工不影响道路正常通行。 该系统适用于道路固定式遥感监测系统，既可用于汽油车尾气遥感监测，也适用于柴油车尾气遥感监测，也可同时对汽油车和柴油车排气污染物进行检查。

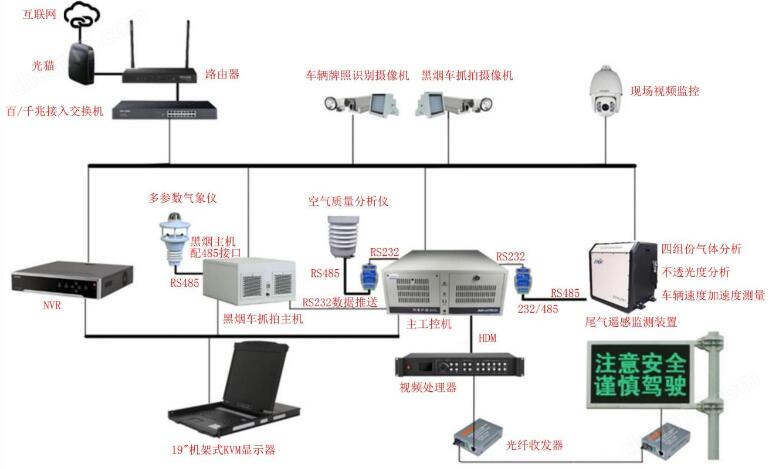

1. 垂直固定式机动车尾气遥感监测拓扑图

2. 固定垂直式遥感监测系统采用全激光遥感监测系统的优点：

▲采用TDLAS技术，不受环境和背景气体影响

▲内置参比模块，系统无漂移，避免了定期校正需要

▲检测速度极快，响应时间小于0.7秒

▲全激光光源，使用寿命长

▲采用回归反射方式，光路调节操作简单方便，安装和维护成本低

√可扩展多车道测量

√系统具备自动标定功能，无需任何人工操作

√仪表具备智能自检及自恢复功能

√系统配备远程专家技术支持
