德国费斯托FESTO电磁阀

参  考  价面议
具体成交价以合同协议为准

产品型号MFH-5-1/4-B

品       牌FESTO/德国费斯托

厂商性质代理商

所  在  地上海市

更新时间:2025-07-16 14:12:43浏览次数:1394次

联系我时,请告知来自 Ky开元集团
3C阀门类别 工业 流动方向 单向
应用领域 医疗卫生,化工,电子/电池,包装/造纸/印刷,汽车及零部件

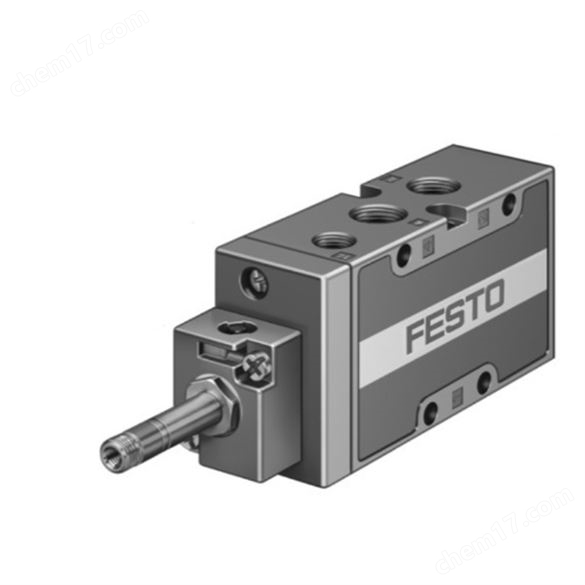

德国费斯托FESTO电磁阀
MFH?5?1/4?B 是一款 G1/4“接口、7?mm 阀芯的 5/2 单稳态先导式电磁阀,标准流量为 1300?L/min,适用于 2–10?bar 压缩空气系统,采用机械弹簧复位、软密封结构,32?mm 宽度,支持 PR 导轨或通孔安装方式,无线圈配置需另配 F 系列线圈。

德国费斯托FESTO电磁阀工作原理:

线圈通电时驱动先导阀芯切换,对主阀芯供气换向;断电后弹簧复位,主阀芯回归原位,实现两个气路之间的切换控制 。


技术参数:

接口规范:采 G1/4″ 工作接口,兼容主流气动系统 。

结构尺寸:阀体宽度 32?mm,标准栅格间距 33?mm,适合 MFH 系列阀片快速替换及模块化设计  。

流量性能:在 DIN?1343 标准下标称流量可达 1300?L/min,支持中等至大流量需求  。

操作压力:适应压力范围为 2–10?bar(0.2–1?MPa,广泛支持各种工业压力环境  。

驱动方式:电气先导驱动,依赖外加 F 系列线圈(需另购,使用机械弹簧复位功能,仅需脉冲控制 。

密封与结构:软密封座阀设计降低泄漏,NBR/TPE?U 材质与铸铝阀体,支持 ISO?8573?1(7:4:4压缩空气,耐腐蚀等级 CRC 1,符合 RoHS 和 VDMA24364 标准  。

动态响应:开通时间约 12?ms,关闭约 36?ms,最大切换频率为 3?Hz  。

安装方式:支持导轨安装或通孔安装,部署灵活  。

环境适应性:介质温度 ?10…60?°C,环境温度 ?5…40?°C,储存温度 ?40…60?°C,满足大多数工业应用环境  。

其他特性:可配置调节阀功能 (带节流选项,流向不可逆,脉冲抗干扰能力强(最大 ±2200/±3700?µs,重量约 300?g,实用性强  。


气动原理符号图

德国费斯托FESTO电磁阀















德国费斯托FESTO电磁阀应用领域:

控制气缸、夹具、机械手等 气动执行元件的通断与切换 。

在工业 自动化生产线用作气源快速切换控制组件。

应用于 包装、分拣、输送、装配系统中,完成气路切换任务。

适用于需要中至大流量压缩空气的各种 高频切换场景。


MFH系列选型建议:

MFH 属于 Festo Tiger Classic 系列中的 5/2 单稳态电磁阀,采用坚固柱塞式结构,可电气或气动先导,支持 F 系列电磁线圈,并可安装于标准 PAL 或 PRS 导轨(空心螺栓安装,接口范围覆盖 G1/8、G1/4、G1/2、G3/4,最大流量可达 7500?L/min 。

小流量/紧凑场合 :选择 G1/8(MFH?5?1/8?B

主流标准配置 :推荐 G1/4(MFH?5?1/4?B

中大流量应用 :可选 G1/2(MFH?5?1/2?B

超高流量场景 :使用 G3/4 型号(部分 MFH 更大版本


维护保养:

定期检查:建议每月或运行 3–6 个月检查一次电磁阀,清洁供气接口,确保接口密封和无异物堵塞 。

气源管理:使用符合 ISO?8573?1(7:4:4标准的干净压缩空气,避免水分和油污进入阀体,延长使用寿命 。

线圈保养:F 系列线圈设计可拆卸,更换方便;如发现线圈发热明显、绝缘破损,应立即停机检查更换。

安装维护:确保按规定扭矩(阀体连接 3.5–4?Nm;线圈螺母 1.5–2?Nm)紧固,防止松动或渗漏。
