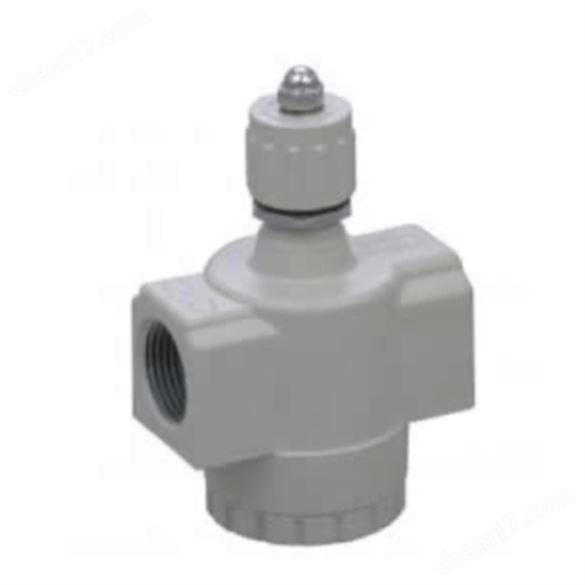

CKD/日本喜开理调速阀
SC 系列 大口径型
1. 规格与型号
接口尺寸包括：
SC?20A：Rc 3/4″，适配缸径 Φ100–Φ200 mm
SC?25A：Rc 1″，对应 Φ140–Φ250 mm
SC?32A/40A：Rc 1 1/4″ 或 1 1/2″，对应 Φ300–Φ450 mm
SC?50A：Rc 2″，对应 Φ450 mm 以上
2. 性能参数
工作介质：压缩干净空气（符合 ISO 标准
压力范围：0.05–1.0 MPa
耐压能力：最高承压约 1.5 MPa
适用温度：-5℃ 至 +60℃（防冰冻
最大流量（0.5 MPa 供气）：
SC-20A ≈10 300 Ln/min（有效截面积约 155 mm?
SC-25A ≈17 400 Ln/min（260 mm?）
SC-32/40A ≈68 000 Ln/min（1 000 mm?
SC-50A ≈91 000 Ln/min（约 1 400–1 500 mm?
3. 结构及调节特点
采用直通通道结构，管路阻力小，且采用大直径螺纹接口，满足高流量需求。调节部分装有防脱结构，设定旋钮具有刻度并可锁定，确保调节精度高、重复性强、即使在震动环境中也不易松脱。内部密封件为耐磨高弹性材料，可降低漏气率并提升耐久性。
4. 功能及适用场合
该系列为单向节流类型，通常调节排气流速，进气侧透明或配自由流通路径，使气缸实现平稳推进与快速复位。可控制气缸运动速度，减少冲击，提升自动化生产线的安全与效率。
适用场合包括：
大型气动夹具、压装机构、重载起降平台
自动化装配线、大流水线及物流输送
模具顶出系统、汽车制造及重工设备控制链
CKD/日本喜开理调速阀
安装与注意事项
1.安装方向：调速阀应确保旋钮垂直向上或向下安装最好朝上，以便可靠锁定。
2.识别流向：阀体有箭头标识，必须确保气流方向正确，才能维持单向节流特性。
3.空气质量：建议使用过滤后洁净干燥空气，防止内部沉积及影响节流性能。
4.选型依据：请依据气缸口径与期望速度，参考 CKD 流量选择表，确认节流阀的最大流量大于气缸所需流量，以保证优良控制效果。
