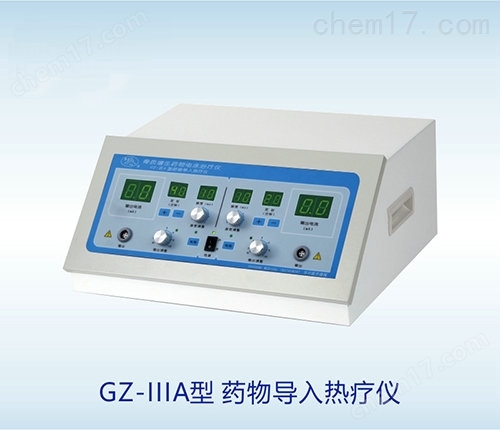

GZ-ⅢA型药物导入热疗仪

 GZ-ⅢA型药物导入热疗仪是利用低频调制中频脉冲电流，药物导入，将中频电和药物导入结合在一起，起到对疾病的辅助治疗作用。该产品由机体、电子线路、电源、电极、电热电极等组成。仪器为两路输出。

2、GZ-ⅢA型药物导入热疗仪使用前的准备

1)  确认电源开关处于断电位置。

2)  将能量调整钮和脉宽调整钮逆时针方向调回“0”位。

3)  将电源线插头插入仪器后面板的电源插座内。

4)  接通220V电源，打开电源开关。

5)  将“输出线”插头插入仪器前面板“能量输出插口”中。

6)  时间设定

该仪器有时间记忆功能，开机为上次治疗时间。点按定时“＋/－”时间以5分钟为单位调整，即“…30、35…60、05、10…”循环，选定时间后，顺时针旋转输出调整钮开始计时，时间显示剩余时间，可供操作人员观察，到时后电疗、热疗同时停止。

7)  脉宽：10～100ms，以1ms为单位调整，显示“   ”

3．电疗

1)  将棉垫用温水浸透，轻轻挤出多余水分(参看图3)。

2)  参照推荐的穴位和部位选穴（参看尾页“治疗穴位选择及正、负电极的位置”），将浸湿的棉垫平铺在患者皮肤上，上面依次放置电极板（红色导线电极为正极，另一极为负极），外部用固定带捆扎固定。

F  电极板导电面（黑色）应朝向皮肤。棉垫紧贴皮肤，使电极板与皮肤无直接接触。

F  对于不易用固定带固定的穴位和部位（如：颈部、肩部等位置）建议用自备砂袋压覆。

3)  开启电源开关，电源指示灯亮。

4)  设置电疗时间，设置方法同“时间设置”，然后顺时针慢慢旋转输出调整钮，该路对应的输出电流显示当前电流值，输出电流逐渐增大，到患者能耐受后，回旋总能量的1/3进行电疗（当电流小于10mA显示X.X；大于等于10mA显示XX；显示20mA超出后显示E┏）。一般每次治疗30分钟左右。

注意：治疗的同时可旋转“脉宽调整”钮改变输出脉宽，首次治疗将“脉宽”键调到最小，视患者情况可增加脉宽输出；脉宽越大，患者针刺感越强，脉宽越小，患者针刺感越小。治疗时应根据患者治疗穴位和人体的阻值的不同，调整输出能量和脉宽值，使患者在治疗时感觉舒适。

每天治疗一次，每20次为一个疗程，各疗程之间应休息一周。

5)  药物离子导入：该仪器具有药物离子导入的功能。使用时可参照仪器使用方法，在棉垫上浸入药液做药物导入。（药液是由医师根据病人情况确定的。）

4．热疗

1)   将带电热功能的方形插孔电极板与输出线连接插入仪器“能量输出”插口中。将电热垫放在患者接受热疗部位（贴身衣物不宜过厚），用固定带捆扎固定，不易固定部位建议用自备砂袋压覆。

2)   按“电热”键，电热指示灯亮，开始进行热疗。电热指示灯常亮为“强”档；电热指示灯闪烁为“弱”；电热指示灯熄灭电热关闭。

3)   根据患者耐受情况，电热垫达到合适温度后可将“电热”切换至“弱”档，使电热垫保持一定温度进行热疗。

4)   热疗60分钟定时时间到，治疗结束。

6．综合治疗

使用电疗和热疗相结合的方法，可以提高和巩固治疗效果。推荐如下：

1)   电疗和热疗连续进行：先热疗再电疗或先电疗再热疗，具体操作方法同电热治疗、电疗操作。

2)   电疗与热疗同时进行：使用带加热功能的方形插孔电极板，按照电疗附件放置方法将棉垫、电极板放置好后，用固定带固定或自备砂袋压覆。此项治疗同时进行电疗和热疗，可节省治疗时间（在电疗、热疗同时治疗时，到时后电疗热疗同时停止）。

7．治疗结束后的处理

1)  治疗到时后，将输出调整钮和脉宽调整钮逆时针方向调到“0”位。

2)  关闭“电热”及“电源开关”。

3)  解除固定带，取下患者身上的电极板。

4）每次使用后将电极板用清洁的棉布擦拭干净、棉垫用清水冲洗干净备用。
