通讯领域光束分析仪

为了满足通讯领域中广大客户的需求，并提高客户的工作效率和降低客户的生产成本，德国有名光束分析仪厂商Cinogy公司设计生产了专门用于通讯领域的CinAlign光束分析仪和近场光束分析仪，主要用于测量850nm，1310nm和1550nm等通讯波长的激光光束的光斑大小、椭圆度、能量分布、发散角、功率以及指向稳定性等，实时监测光束形状以及变化。

关键词：光束分析仪，近场光束分析仪，聚焦光束测量仪，聚焦光轮廓分析仪，通讯领域光束分析仪，光束质量分析仪，实时准直系统，实时光斑准直测量系统

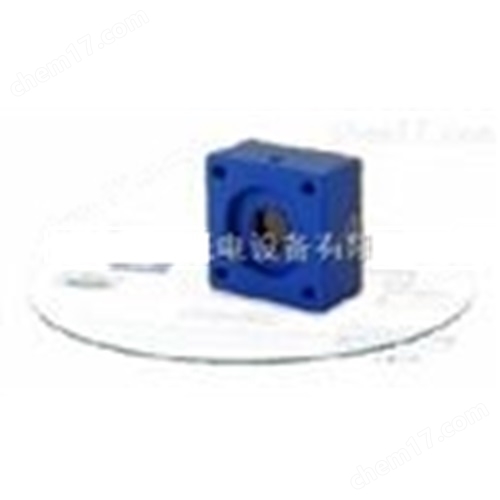

一、   CinAlign光束分析仪 – 用于测量准直或者较大光斑的激光光束

德国CINOGY公司为通讯领域客户专门设计生产的CinAlign光束分析仪，主要是用于测量准直的或者较大光斑的激光光束的光斑大小、椭圆度、能量分布、发散角、功率以及指向稳定性等。CinAlign主要分为CinCam CMOS-1202和CinCam CMOS-1201-IR两种相机，基本涵盖了所有通讯波长，其响应波长范围为320~1610nm，主要用于测量850nm、1310nm和1550nm等通讯波长的激光器。CinAlign测量的激光光斑范围为52um~4mm，兼容测量连续以及脉冲激光器。

特点：

1.  测量的波长范围：400~1610nm

2.  测量的光斑大小：52um~4mm

3.  实时监控光斑形状以及变化

4.  分辨率高，高准确度

5.  测量激光光束的光斑大小、椭圆度、能量分布、发散角、功率以及指向稳定性等

主要技术指标：

主要软件视图：

（详细可参考RayCi分析软件介绍）

1.  光斑/椭圆度的测量

2.  光束参数/能量分布

3.  发散角的测量

二、   近场光束分析仪 – 用于测量近场/聚焦激光光束

德国CINOGY公司为通讯领域客户专门设计生产的近场光束分析仪，主要是用于测量近场/聚焦光束的焦点光斑大小、焦距、发散角、功率以及指向稳定性等。该系统集成了CinCam CMOS光束分析仪，确保了测量的准确性。测量波长范围为320~1610nm，基本涵盖了所有通讯波长，一般主要用于测量850nm、1310nm和1550nm等通讯波长。近场光束分析仪系统主要由显微镜和CinCam CMOS光束分析仪组成，其可测量的聚焦的光斑zui小可达1.1um。另外，该系统为一个开放式光束分析仪系统，其中的CinCam CMOS光束分析仪可取下使用，用于测量准直的或者较大光斑的光束（zui大测量光斑为4mm）。

特点：

1.  测量的波长范围：320~1610nm

2.  测量的光斑大小：1.1um~4mm

3.  实时监控光斑形状以及变化

4.  分辨率高，高准确度

5.  测量焦点位置的光斑大小、发散角、功率以及指向稳定性等

技术指标：

主要软件视图：

（详细可参考RayCi分析软件介绍）

1.  焦点位置的光斑/功率/指向稳定性的测量

2.  发散角的测量

主要配件：

1    衰减片和衰减器

2    缩束镜

手动/自动导轨
