美国MOOG伺服阀型号D661-4023

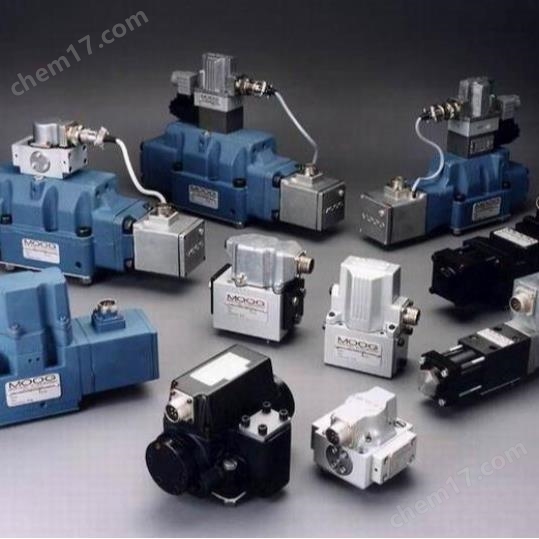

美国MOOG伺服阀型号D661-4023

点击浏览大图收藏此产品

  • 公司名称：
  • 更新时间：
  • 所 在 地：
  • 生产地址：
  • 浏览次数：
  • 上海茂硕机械设备有限公司
  • 2025-06-26 09:59:35
  • 上海市
  • 美国
  • 5308

我要询价

【简单介绍】

品牌 MOOG/美国穆格 流动方向 单向
3C阀门类别 工业 应用领域 化工,电子/电池,汽车及零部件,电气,综合
美国MOOG伺服阀型号D661-4023
产品概述
型号：D661-4023

系列：MOOG D661系列，高性能工业级伺服阀

类型：直驱式（Direct Drive）电液伺服阀，带集成LVDT反馈

设计特点：

直驱阀芯（DDV）设计，取消传统先导级，减少故障点

高动态响应，频响可达300Hz以上

模块化结构，支持快速更换阀芯或线圈组件

强化抗污染能力，适用于工业恶劣环境

【详细说明】

美国MOOG伺服阀型号D661-4023

MOOG伺服阀型号 D661-4023 技术详解

1. 产品概述

  • 型号：D661-4023

  • 系列：MOOG D661系列，高性能工业级伺服阀

  • 类型：直驱式（Direct Drive）电液伺服阀，带集成LVDT反馈

  • 设计特点：

    • 直驱阀芯（DDV）设计，取消传统先导级，减少故障点

    • 高动态响应，频响可达300Hz以上

    • 模块化结构，支持快速更换阀芯或线圈组件

    • 强化抗污染能力，适用于工业恶劣环境

2. 关键性能参数（典型值）

参数规格
额定流量25~60 GPM（@3000 psi）
额定电流±10 mA 或 ±40 mA（双线圈）
频响（-3 dB）200~350 Hz（取决于负载）
工作压力最高 5000 psi（350 bar）
滞环< 1% （LVDT闭环控制）
重复精度±0.05% FS
油液清洁度NAS 1638 Class 7 / ISO 4406 17/14/11

3. 典型应用场景

  • 重工业：

    • 钢铁轧机液压AGC（自动厚度控制）

    • 大型压铸机实时压力调节

  • 能源装备：

    • 燃气轮机燃料阀精准控制

    • 风电变桨系统液压驱动

  • 试验设备：

    • 六自由度振动台

    • 飞机结构疲劳试验机

4. 电气与液压接口

  • 电气特性：

    • 控制信号：±10V或±40mA（需配套MOOG G631系列放大器）

    • LVDT反馈：6线制，输出±5V DC

    • 线圈电阻：80Ω±5%（25°C时）

  • 液压特性：

    • 油口尺寸：SAE-10或3/4" NPTF

    • 推荐油液粘度：ISO VG 32~68（矿物油）

    • 过滤要求：β?≥200（5μm绝对过滤精度）

5. 技术优势

  • 与D661-393D对比：

    • 更高频响：4023型号频响提升约30%

    • 集成诊断功能：LVDT信号可实时监测阀芯位置

    • 强化密封：阀杆采用特殊镀层，减少泄漏风险

6. 安装与维护

  • 机械安装：

    • 允许任意角度安装（推荐水平）

    • 进油口需安装 5μm高压过滤器

  • 电气连接：

    • 使用屏蔽双绞线（信号线与电源线分离）

    • 接地电阻<1Ω

  • 故障诊断：

    • 流量不足 → 检查油液污染或放大器增益

    • 零位漂移 → 执行自动校准（需专用软件）

    • E01：阀芯超程

    • E02：LVDT信号丢失

    • 错误代码（通过LVDT信号解析）：

    • 常见问题处理：

7. 替代与升级方案

  • 同系列替代：

    • D661-4022（流量略低）

    • D661-4024（带CANopen通信接口）

  • 技术升级：

    • D636数字伺服阀：支持EtherCAT总线

    • D660紧凑型：适用于空间受限场景

      美国MOOG伺服阀型号D661-4023
