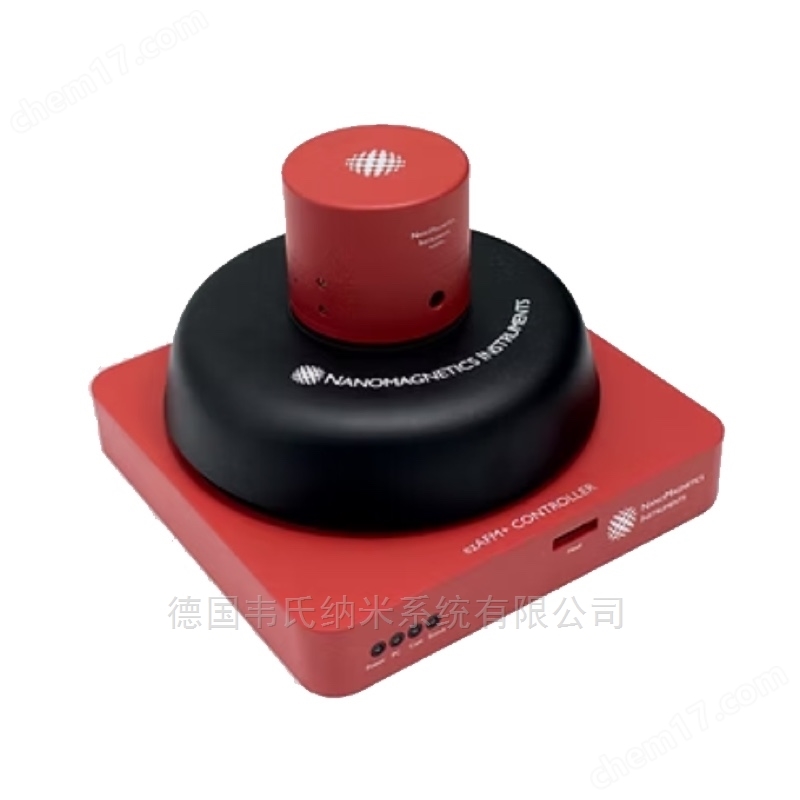

ezAFM 便携式原子力显微镜

NanoMagnetics 仪器 ezAFM 便携式原子力显微镜, 结构紧凑, 高稳定性, 使用方便易安装, 高性价比, 适合实验室使用. ezAFM 原子力显微镜是纳米技术与科研院校的理想选择.

核心优势

 扫描区域宽泛 120 x 120 x 40 μm or 40 x 40 x 4 μm ( XYZ )

结构紧凑小巧, 易安装, 使用方便, 随身携带

 各部件分离设计, 商用自由对准悬臂

 软件升级

 1小时内完成安装

 使用电压低

技术规格

 商用自由对准悬臂

 扫描范围 120 x 120 x 40 μm 或 40 x 40 x 4 μm  ( XYZ )

 噪声基底 65 fm √Hz

分辨率 2μm 集成光学显微镜

 在  120 μm x 120 μm 扫描范围时 Z 轴分辨率<0.2 nm

 在 40 nm x 40 μm 扫描范围时 Z轴分辨率<0.02 nm

全高清摄像机, 390x230μm, 2,516x1,960 pixels, 30fps,

24位 ADCs/DACs

 数字反馈 FPGA/DSP

软件升级

无线用户许可

USB 接口

样品尺寸 10 x 10 x 5mm ( 可配置为不限制样品尺寸 )

 扫描模式: 间歇性接触, 相位成像 / 相位对比, 接触模式 / 静力, 横向力显微镜 ( LFM )磁力显微镜 ( MFM ) , 静电力显微镜 ( EFM ), 压电响应力显微镜 ( PRFM) , 开尔文探针力显微镜 ( KPFM ), 力调制, 导电AFM ( c-AFM ), 扫描扩散电阻显微镜 ( SSRM, 多光谱模式, 光刻和操作模式, 液体模式

扩展成像选项

Scratching Lithography

Scanning Tunneling Microscopy (ezSTM)

Liquid Cell

配件

Signal Access Module

40 mm stroke XY motorized sample positioner

2 mm stroke XY manual sample positioner

ezAFM 横向分辨率

120 μm x 120 μm scanner 40 μm x 40 μm scanner

Intermittent Contact Mode Typical Resolution 2 < 16 nm < 5 nm

Contact Mode Typical Resolution 3 < 16 nm < 5 nm

Lateral Force Model Typical Resolution 4 < 16 nm < 5 nm

MFM Mode Typical Resolution 5 < 25 nm < 25 nm
