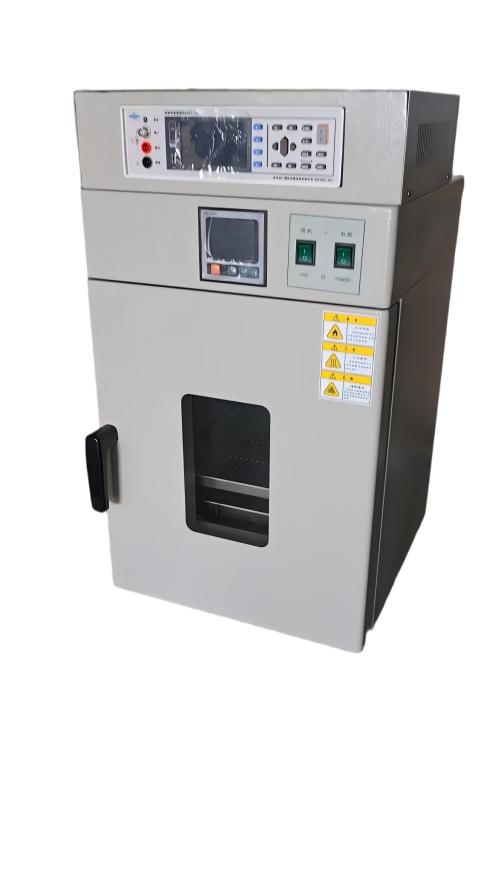

高温四探针电阻率测试仪操作流程

高温四探针电阻率测试仪是测量材料（尤其是半导体、陶瓷、薄膜等）在高温下电阻率的关键设备。其使用流程涉及安全、样品准备、设备校准、高温测试和数据处理等多个环节。以下是标准化的操作流程：

 一、 安全准备

1.  个人防护： 佩戴耐高温手套、护目镜、实验服。

2.  环境安全：

       确保设备放置在稳固、通风良好的实验台上，远离易燃物。

       确认冷却水系统（如有）连接正常，无泄漏。

       检查高温炉体、样品台、探针无明显损伤或异物。

       确保电源接地良好。

3.  设备检查：

       确认测试主机、探针台、温控仪、计算机（如有）连接正常。

       检查探针针尖是否清洁、无弯曲或损坏，间距是否符合要求。

       确认真空或气氛系统（如有）密封良好，气体管路连接正确。

 二、 样品准备

1.  样品要求：

       尺寸： 尺寸需适配样品台和探针间距，通常要求表面平整、清洁。

       形状： 块体、片状、薄膜（需有绝缘基底）均可，需确保探针能稳定接触。

       表面： 测量区域表面需清洁（可用酒精、丙酮超声清洗）、平整、无氧化层或污染物。必要时进行抛光或刻蚀。

2.  电极（如需要）： 对于薄膜样品，有时需在边缘制作电极（如蒸镀金、银浆涂抹），但四探针法通常可直接接触样品表面。

3.  放置样品：

       将样品精确放置在样品台（加热台/炉膛内）的测量位置。

       确保样品放置稳固、平整，与加热台接触良好以保证温度均匀。

 三、 安装探针

1.  定位： 将四探针组件小心地移动到样品上方。

2.  接触：

       手动/自动下针： 缓慢、轻柔地将四根探针的针尖同时、均匀地降下，与样品表面预定测量区域接触。

       力度控制： 确保接触压力适中，既要保证良好电接触（低接触电阻），又不能压伤样品或探针针尖。通常设备有压力调节或反馈装置。

       间距检查： 确认探针间距符合标准（如1mm）且相等。

3.  固定： 锁紧探针架，防止测试过程中探针移动。

 四、 连接与设置

1.  电学连接： 将四探针的引线（通常用同轴电缆）正确连接到测试主机（源表、电阻计）的对应端口（Force+/Force, Sense+/Sense）。

2.  温度传感器连接： 确保热电偶（或RTD）牢固接触样品或样品台，并正确连接到温控仪。

3.  气氛/真空（如需）：

       关闭炉膛/腔体。

       如需特定气氛，通入惰性气体（如N?, Ar）并抽洗数次，然后维持一定流量或静态正压。

       如需真空，启动真空泵抽至所需真空度。

4.  软件设置（如有）：

       打开测试软件。

       选择测试模式（通常为直流四探针法）。

       设置测试参数：

           源电流 (I)： 根据预估电阻率和样品尺寸选择合适的激励电流值（通常在μA到m）。避免电流过大导致样品发热影响测量。

           量程： 设置合适的电压测量量程。

           延迟时间： 设置电流施加后到电压读取的稳定时间。

           平均次数： 设置多次测量取平均以提高信噪比。

5.  温控仪设置：

       设置目标温度。

       设置升温速率（通常较慢，如510°C/min，以保证温度均匀性和样品/设备安全）。

       设置恒温时间（确保样品温度充分稳定后再测量）。

 五、 升温与稳定

1.  启动升温： 启动温控程序，开始加热。

2.  监控： 密切关注温度变化、电流/电压读数、设备状态（冷却水流量、真空度、气氛压力）。

3.  温度稳定：

       当温度接近目标值时，升温速率会自动降低。

       达到目标温度后，温控仪进入恒温模式。

       至关重要： 必须等待足够长的时间（通常至少1530分钟，视样品大小和热容而定），让整个样品的温度达到均匀且稳定。热电偶读数稳定不代表样品内部温度均匀稳定。

 六、 测量

1.  开始测量：

       确认温度已稳定。

       在软件上启动电阻/电阻率测量程序。或手动操作源表进行测量。

2.  测量过程：

       设备自动按照设定参数施加电流(I)，测量两点间的电压降(V)。

       软件根据四探针公式计算电阻(R)和电阻率(ρ)。

3.  数据记录：

       软件自动记录当前温度点下的电阻率值。

       如需测量温度谱，软件会在恒温点稳定后进行测量并记录。

4.  多点测量（可选）： 可在同一温度下移动探针位置或旋转样品进行多点测量，检查均匀性。

 七、 降温与结束

1.  设定降温：

       在温控仪上设置降温程序（通常自然冷却或设定较低降温速率）。

       严禁快速冷却（如开炉门、强制风冷）！ 热冲击会损坏炉体、样品台、样品甚至探针。

2.  监控降温： 持续监控温度下降过程。

3.  降温终点：

       当温度降至安全温度以下（通常<100°C或室温，具体看设备要求）时，才能进行下一步操作。

4.  停气氛/恢复常压： 关闭气路，缓慢通入空气或惰性气体恢复常压。

5.  升起探针： 小心升起四探针组件，使其脱离样品表面。

6.  取出样品： 打开炉膛/腔体，小心取出样品（注意可能仍有余温）。

 八、 数据处理与报告

1.  数据导出： 从软件中导出测量数据（温度、电压、电流、电阻、电阻率）。

2.  数据处理：

       检查数据合理性（如电阻率数量级是否符合预期）。

       应用必要的修正因子（如样品厚度修正、边界修正、范德堡修正等）。

       绘制电阻率温度曲线（ρT曲线）。

3.  编写报告： 记录样品信息、测试条件（温度范围、气氛、电流值）、测量结果（ρT数据/曲线）、使用的修正方法、操作者、日期等。

 九、 清理与维护

1.  样品台清理： 清理样品台上的残留物。

2.  探针清洁： 检查并清洁探针针尖（可用酒精棉签轻轻擦拭）。

3.  设备归位： 关闭主机、温控仪、计算机电源。关闭冷却水（如适用）。整理线缆。

4.  记录： 填写设备使用记录本。

 高温四探针电阻率测试仪关键注意事项：

   安全第一！ 高温和电击风险始终存在。严格遵守操作规程和安全防护。

   温度稳定是关键！ 温度不稳定时的测量数据无效。耐心等待充分恒温。

   良好接触： 探针与样品接触不良是主要误差来源。确保清洁、平整、压力适中。

   探针保护： 避免探针针尖碰撞、过压、在高温下长时间接触易反应物质。

   电流选择： 选择合适的源电流，过小则信噪比差，过大可能引起焦耳热或改变样品状态。

   样品代表性与均匀性： 理解测量的是探针接触区域的局部性质。多点测量评估均匀性。

   校准： 定期使用标准样品对整套系统（包括探针间距、温控精度）进行校准。

   查阅手册： 不同型号设备的具体操作细节请务必参考设备的用户手册。

严格按照以上流程操作，并深刻理解每一步的原理和重要性，是获得准确可靠的高温电阻率数据的基础。 祝你实验顺利！
