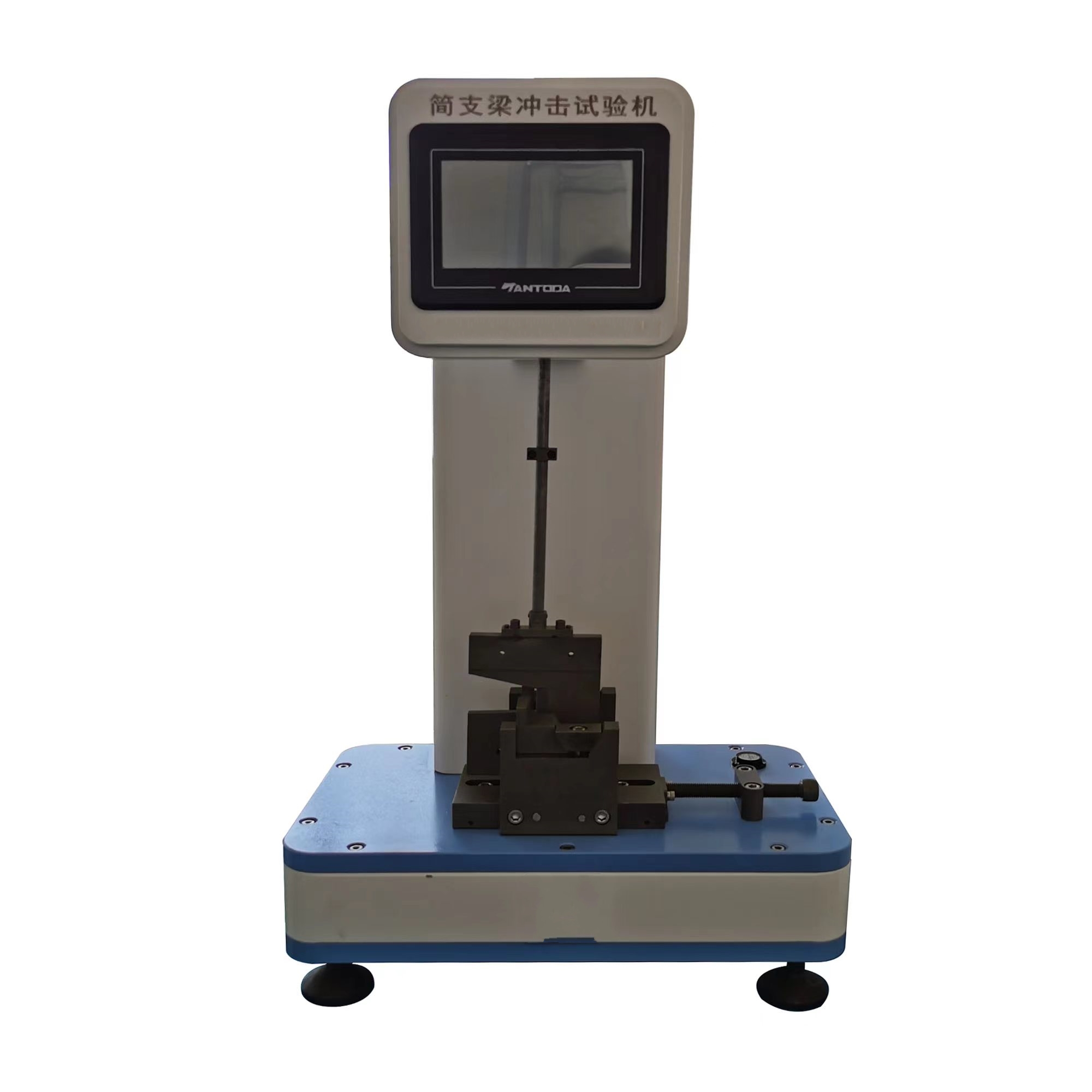

JZL-3简支梁冲击试验机工作原理及技术参数
JZL-3简支梁冲击试验机工作原理
用已知能量的摆锤打击支承成水平梁的试样,由摆锤一次冲击使试样破坏,冲击线位于两支座正中,以冲击前、后摆锤的能量差,确定试样在破坏时所吸收的能量,然后按试样原始横截面积计算其冲击强度。
JZL-3简支梁冲击试验机主要技术参数
冲击速度 | 3.8m/s |
冲击能量 | 15.0J/50.0J(选配) |
冲击摆力矩 | M15.0=8.03848N.mM50.0=26.79492N.m |
最大摩擦损失能量 | <0.5% |
摆锤预扬角 | 1500 |
打击中心距 | 395mm |
冲击刀刃圆角半径 | (R2±0.5)mm |
冲击刀刃夹角 | (30±1)0 |
钳口圆角半径 | (R1.0±0.1)mm |
摆锤冲击刀刃厚度 | ≤10mm |
电源 | 220x(1-15%)VAC-220x(1+10%)VAC,50Hz100W(单相三线制) |
尺寸 | 800mm*500mm*1000mm |
重量 | 80KG |
