试验前请接好测试线  测量接线如图所示  高压带有屏蔽线的插头分别插入高压L端和G端，屏蔽线不可悬空不插入！

图A常规测试接线图

图B试品受潮加入屏蔽测试线吸收干扰

常规测试测量电气产品的元件之间绝缘电阻耐压时，可将“L”接入电器元件耐高压端，“E”端接在电气耐压低压端。（图A）

测量带有屏蔽作用的电器耐压时如图B。如测试电缆时，“L”端接线缆的芯线，“E”端接外套层，“G”端接在中间屏蔽层。如果测试可以稳定不需要屏蔽接入，一般用图A测试。

“G”端是用来保护屏蔽部分或其他不参与测量的部分，以消除表面泄漏所引起的误差。

1. 开启电源，液晶屏显示如图

图1

通过菜单提示，左右键可以选择你需要的电压，选好电压按确认键进入测试界面

2. 确认功能键（ENTER）进入测试界面图1

通过菜单提示，左右键可以选择你需要的电压，选好电压按确认键进入测试界面

2. 确认功能键（ENTER）进入测试界面

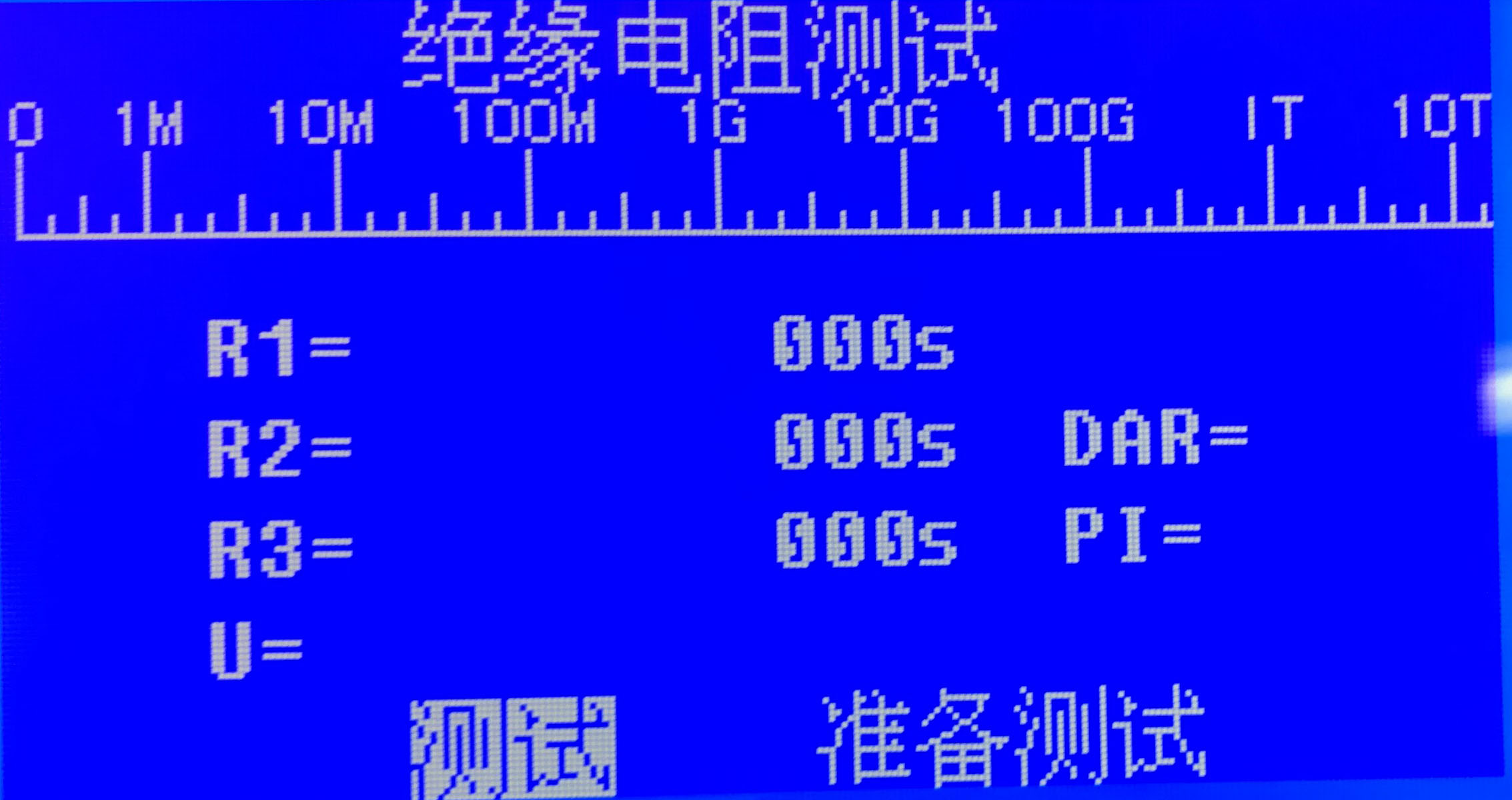

图2此时按确认键进入自动计时测试，显示时间适时阻值

3.确认（ENTER）进入“绝缘电阻测试”

图 3

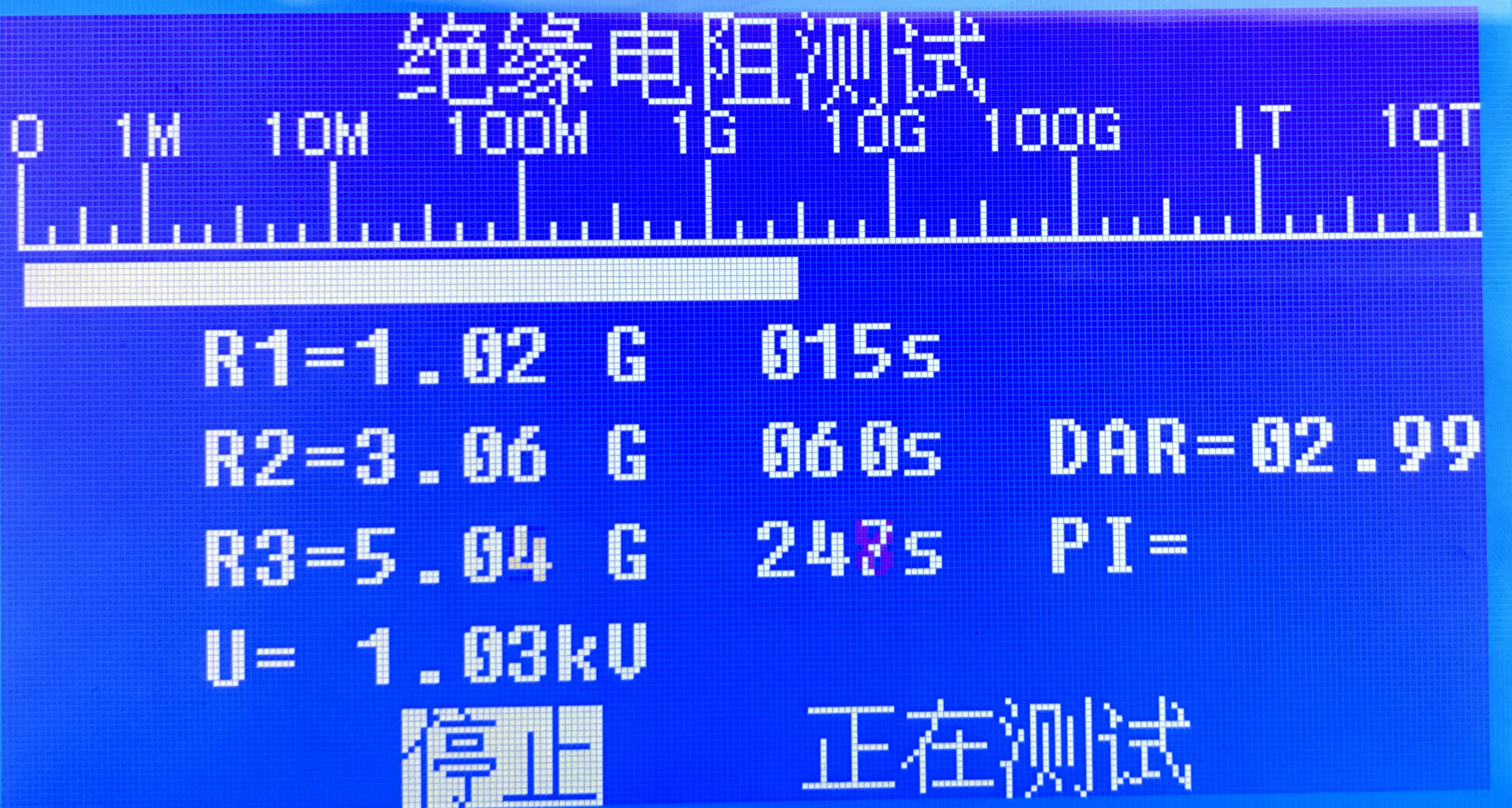

仪表处于连续测试电阻值状态，自动计时，如图R1在15S测试电阻值为1.02G，R2在60S测试绝缘电阻值为3.06G，记录完成后在R60秒值测试，进入到R3，10分钟测试阻值显示。测试完成60秒后，自动显示介质吸收比值，显示DAR=2.99(60秒测试阻值除以15秒测试阻值是吸收比值)，如此类似，计数完成10分钟后显示介质激化指数PI=。（激化指数是10分钟测试阻值除以1分钟测试阻值）测试完10分钟后，仪器自动关闭高压输出，自动显示放电电压，提示字符显示“放电中”

如果测试中不想测试，按确认键就可以停止测试，显示自动放电电压，放完电压，菜单提示是否保存当前测试，按确认键保存，安返回键或是复位退出测试。当选择保存数据后，菜单提示是否继续测试，按确认键可以继续测试。复位返回键退出。

如测试品长期处于大电流，阻值低于2M时要考虑是否试品有局部击穿现象，及时停止测试，判断是否试品是损坏的。

按功能键“系统”（SYS）进入

在“查看记录”下按确认（ENTER）进入

此时按左移右移键分别查看250组历史数据，记录包括测试的内容和测试时

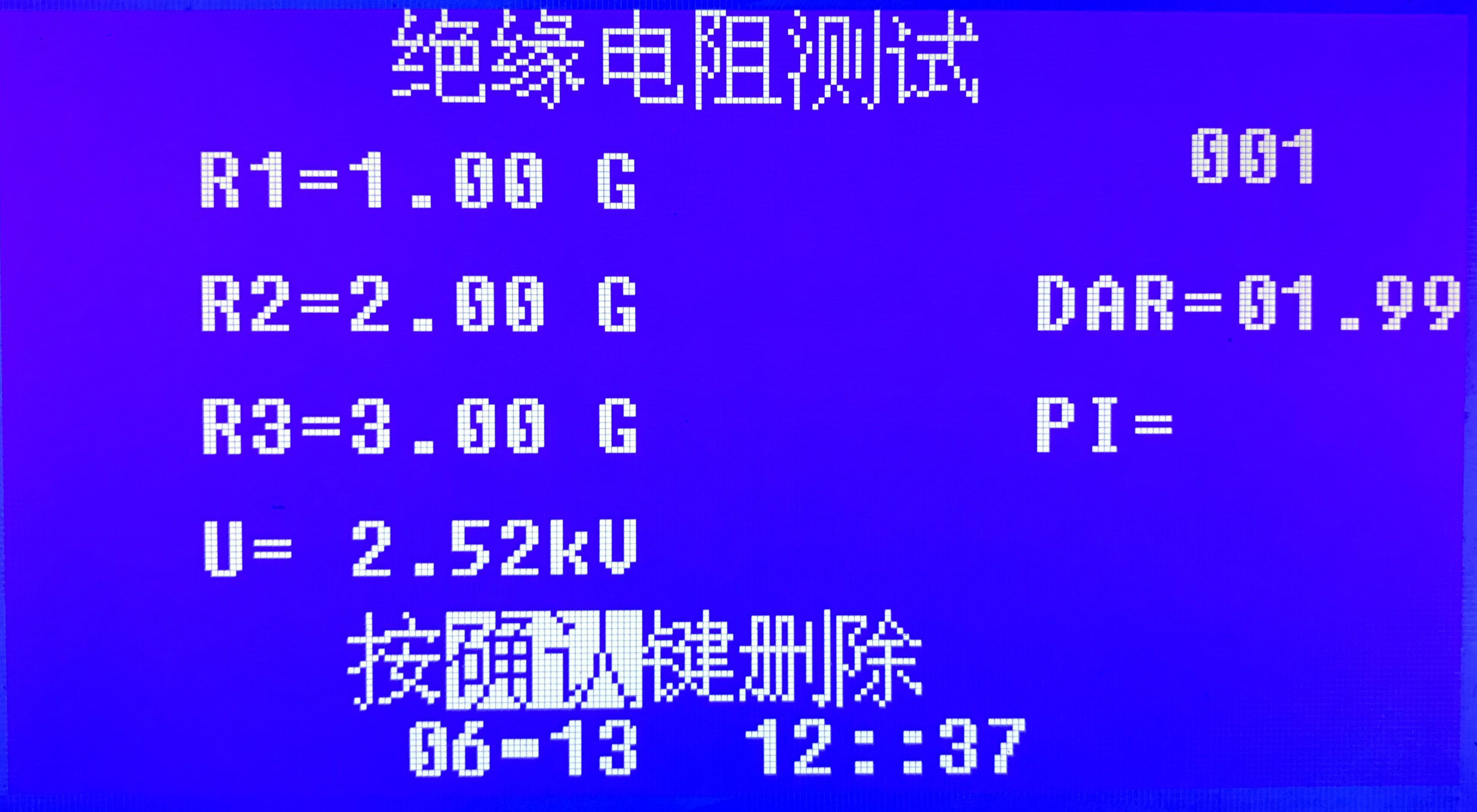

如上图表示记录数据编号为第一条，测试15秒时值为1G,60S值为2G，吸收比DAR为1.99，继续测试记录值到R3为3G.测试电压2.52KV，如果删除记录可以按确认键删除，删除顺序为每次删除最后一条记录。有测试月日时间记录。

按左移右移键切换“查看记录”数据

在“修改时间”功能按确认（ENTER）进入

按左移右移键修改内容，确认（ENTER）键确定并选择下一个要修改值。确认循环退出菜单。

在“短路电流”功能按确认（ENTER）进入

按左移右移键修改短路电流值1mA,2mA,3mA,4mA,5mA，按确认（ENTER）键返回

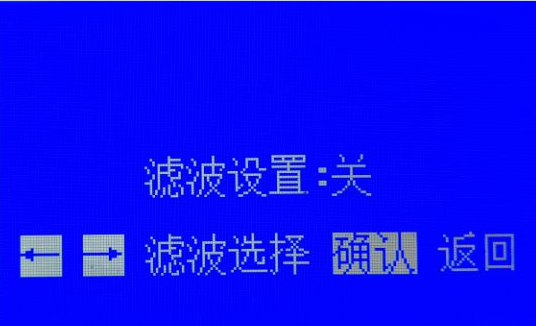

在“滤波设置”功能按确认（ENTER）进入

按左移右移键修改滤波功能关，小，中，大，按确认（ENTER）键返回

设置栏目里面选择电压测试，可自动监测交直流电压，由L端和E端引入，可进行线路电压测试，自动识别交流直流，测试范围600V。

按左移右移键修改滤波功能关，小，中，大，按确认（ENTER）键返回

设置栏目里面选择电压测试，可自动监测交直流电压，由L端和E端引入，可进行线路电压测试，自动识别交流直流，测试范围600V。
