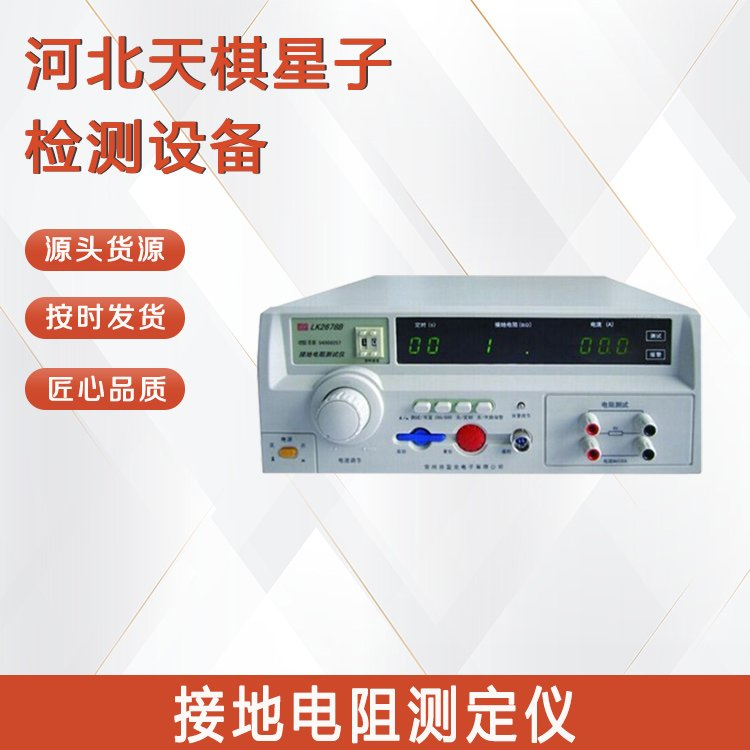

数字式接地电阻测定仪的试验操作需遵循规范流程，以确保测量结果准确、A全。以下是通用操作步骤：

一、试验前准备

1、仪器与工具检查

1.1仪器状态：检查主机外观是否完好（无破损、进水），显示屏、按键功能正常；确认电池电量充足（低电量提示时需充电或更换电池）。1.2配件完整性：准备测试线（电流线、电压线，通常颜色区分，如红色为电流线、黄色为电压线）、辅助电极（2 根，电流极 “C” 和电压极 “P”，一般为铜棒或接地钉）、导线夹、卷尺（用于测量电极间距）。1.3校准确认：若仪器支持校准，检查是否在Y效校准周期内（参考 JJG 1054-2009《接地电阻表检定规程》），B要时进行开机自动校准或手动校准。

2、现场环境与A全准备

2.1A全防护：穿绝缘鞋、戴绝缘手套；若被测接地体连接设备，需先断开设备电源（如配电箱、电气设备），避免带电测量导致触电或仪器损坏。2.2场地选择：避开高压带电体（至少保持A全距离，如 10kV 设备≥0.7 米）、强电磁场（如变压器、电机）和腐蚀性区域；确保辅助电极插入点土壤湿润（干燥土壤需浇水湿润，避免接触电阻过大影响测量）。

二、电极布置（关键步骤）

根据测量对象选择电极布置方式（常用 “三极法”，适用于独立接地体）：

1、确定被测接地体（E 极）：明确被测接地体（如接地桩、避雷带接地端），用导线夹将仪器 “E” 端（接地端）与被测接地体牢固连接（Q除表面锈迹、油漆，确保接触良好）。

2、布置电流极（C 极）：

2.1沿被测接地体向外延伸方向（避免与其他接地体平行），将电流极插入土壤，深度约 20~50cm（根据土壤硬度调整）。2.2距离要求：电流极与被测接地体的距离（E-C 间距）通常为20~50 米（具体按规范：如建筑物接地取 5 倍接地体对角线长度，小型接地体可简化为 20 米）。

3、布置电压极（P 极）：

3.1位于被测接地体与电流极之间的直线上，距离被测接地体（E-P 间距）为E-C 间距的 50%~60%（如 E-C=20 米，则 E-P=10~12 米）。3.2将电压极垂直插入土壤，深度与电流极一致，确保与土壤紧密接触。

三、接线操作

按仪器标识连接导线：

1、电流线（长导线）一端接仪器 “C” 端（电流极接口），另一端接电流极（C 极）。

2、电压线（中长导线）一端接仪器 “P” 端（电压极接口），另一端接电压极（P 极）。

3、确保所有接线牢固、无松动，避免导线缠绕（防止电磁干扰）。

四、仪器参数设置

1、开机与模式选择：按下电源键开机，通过 “模式” 键选择 “接地电阻测量” 模式（部分仪器可切换 “土壤电阻率”“地电压” 等模式）。

2、量程选择：若仪器无自动量程功能，根据被测接地体的预估电阻值选择量程（如建筑物接地选 “0~20Ω”，避雷针接地可选 “0~100Ω”）。

3、其他设置：部分G端型号可设置测试频率（如 41Hz、55Hz）、测量次数（如连续 3 次取平均值）、数据存储标记（如编号、时间）等。

五、正式测量

1、启动测量：按下 “测量” 键，仪器自动输出测试电流（通常≤10mA，A全范围内），显示屏实时显示测量值（稳定前可能跳动）。

2、读数确认：等待 3~10 秒（视仪器响应速度），待数值稳定后记录（如 “2.58Ω”）。若数值波动过大，检查：2.1辅助电极是否接触不良（可浇水湿润土壤）；2.2测试线是否松动或过长（导线电阻过大）；2.3是否存在强干扰（可更换测试频率或远离干扰源）。

3、重复测量：同一接地体建议测量 2~3 次，取平均值作为Z终J果（减少偶然误差）。

六、T殊场景处理（可选）

1、高阻接地体（如＞100Ω）：启用仪器 “高阻模式”，延长测量时间；或增大辅助电极间距（如电流极距离增至 100 米），降低接触电阻影响。

2、地电压测量：切换至 “地电压” 模式，仅连接 “E” 端与被测接地体，可测量接地体与大地间的电位差（评估杂散电压影响）。

七、试验后收尾

1、关闭仪器：测量完成后，按下电源键关机，避免电池损耗。

2、拆线与整理：依次断开测试线（先拆电流极、电压极，再拆被测接地体），回收辅助电极、导线，清理表面泥土。

3、数据记录与复核：将测量值、时间、地点、环境条件（如天气、温度）记录于表格，若数据异常（如远超标准值，如防雷接地要求≤10Ω 却测得 50Ω），需排查接地体是否松动、腐蚀或断裂。

4、仪器存放：将仪器与配件放入Z用箱，置于干燥、通风处，避免阳光直射或高温环境。

八、注意事项

1、严禁在雷雨天气测量，防止雷击风险；

2、辅助电极间距需符合规范（过小会导致测量值偏小，过大增加操作难度）；

3、测试线长度需满足电极间距，避免缠绕或过度弯曲（影响导线电阻稳定性）。

通过以上步骤，可确保数字式接地电阻测定仪的测量结果准确、可靠，为接地系统的A全性评估提供Y效依据。要想了解更详细的试验操作步骤，可随时联系河北天棋星子检测设备有限公司工作人员。
