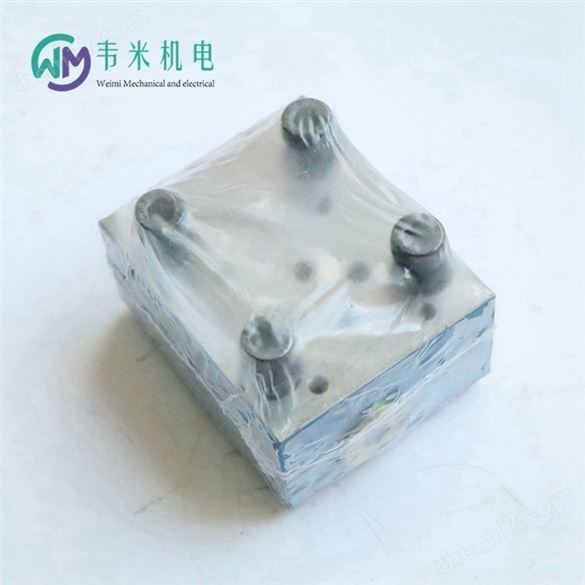

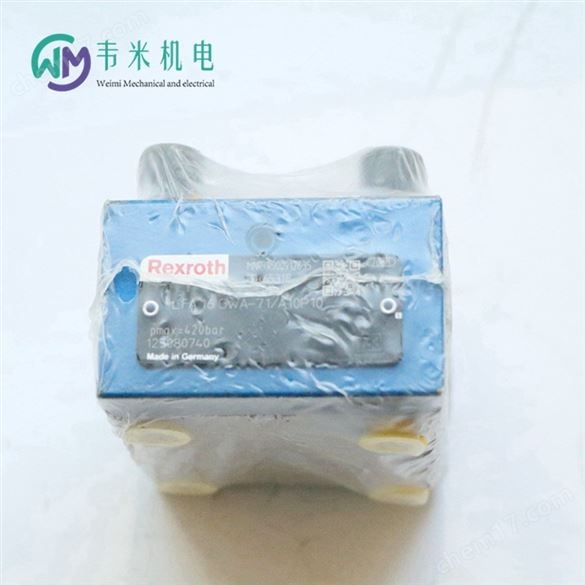

力士乐逻辑阀插装阀盖板LFA16H2-7X/FX08 返回列表页

力士乐逻辑阀插装阀盖板LFA16H2-7X/FX08

插装阀的用途

(1) 截断阀截断阀又称闭路阀，其作用是接通或截断管路中的介质。截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

(2) 止回阀止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。

(3) 安全阀安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的

(4) 调节阀调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等叁数

(5) 分流阀分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

插装阀选用与应用发展

近二十年来正在迅速发展及更广泛应用的第五代液压阀种--螺纹插装阀的发展与应用。这一阀种有更明显的特色,符合当前液压应用的发展要求,即体积小、成本低、零泄漏，插装阀的种类与功能能通过组合形式形成,开发的周期短,因此在小于3001/min流量的应用中获得越来越广泛的应用。

在选用螺纹插装阀时，应根据系统所需的流量，大于或等于200l/min时选用二通插装阀，小于20l/min则选用螺纹插装阀。插装组件的阀芯有带尾部和不带尾部形式，带尾部的有缓冲和节流等作用。阀芯还有多种面积比可供选择，弹簧也有多种刚度可供选择，从而实现多种开启压力 。

国内有的插装组件在阀芯和阀套之间装有O形圈，这样能确保密封，但反应速度慢。控制盖板和阀芯中的阻尼孔有多种直径，阻尼孔大反应速度快，但冲击大，阻尼孔小则反之。如果逻辑阀的动作有先后会影响系统的功能时，在选择阻尼孔的直径时，应特别慎重。控制盖板的型号很多，应根据系统情况仔细选择。

设计阀块时应画上盖板的定位孔，并标明各个油口的代号，以便装配和维修。应根据系统的流量和压力及其流量-压力曲线选型，过小往往会造成系统压力损失太大，使系统发热，若选型过大，则会使系统庞大，造成经济上的浪费。

螺纹插装阀有二种密封材料可选，氟橡胶密封适用于磷酸脂介质，丁腈橡胶密封适用于矿物油介质。

螺纹插装阀由于其高压大流量的特点特别适用于阀门快速液压驱动装置，在国内外都有成熟的逻辑阀产品，其在阀门快速液压驱动装置的应用前景是广阔的。

根据安装方式的不同，插装阀可以分为二通插装阀和螺纹插装阀。二通插装阀的安装方式是采用螺钉压入(或敲击滑入)阀块的插孔里，只有开和关两种状态，也叫作逻辑阀，它的zui小通径为16mm，zui大通径为160mm，常用通径为16mm、25mm、32mm、40mm、50mm、63mm、80mm、100mm、125mm、160mm，zui高工作压力为42MPa，zui大流量为25000L/min，适合于高压大流量的液压系统。螺纹插装阀的安装方式是采用螺纹直接旋入阀块的插孔里，所以又叫旋入式插装阀，它的zui小通径为3mm，zui大通径为32mm，常用通径为4mm、8mm、10mm、12mm、16mm、20mm，zui高压力可达63MPa，zui大流量达760L/min，适合于中高压中小流量的液压系统。目前，插装阀已广泛直用于工程机械中，在制造和维修工程机械的液压系统时离不开插装阀的安装，掌握其正确的安装方法才能确保液压系统的正常运行。

力士乐逻辑阀插装阀盖板LFA16H2-7X/FX08

1、插装阀的安装

1.1二通插装阀的安装

二通插装阀一般来说由插装组件、先导控制阀、控制盖板和集成阀块等组成，其典型结构如图1所示。插装组件1由阀芯、阀套、弹簧和固定密封组件等组成，可以是锥阀式结构，也可以是滑阀式结构，它的主要功能是控制主油路的通断、压力的高低和流量的大小。先导控制阀2是安装在控制盖板上(或集成阀块上)对插装组件1动作进行控制的小通径控制阀，主要包含DN6和DN10的电磁滑阀、电磁球阀、比例阀、可调阻尼器、缓冲器以及液控先导阀等，当主插件通径较大时，为了改善其动态特性，也可以用较小通径的插装件进行两级控制。控制盖板3是由盖板体、节流螺塞、先导控制元件及其他附件组成，主要功能是固定插装组件1，安装先导控制阀2和沟通阀块内的控制油路。控制盖板可以分为方向控制盖板、压力控制盖板和流量控制盖板3大类，当具有2种以上功能时，称为复合控制盖板。集成阀块4用来安装插装组件、控制盖板和其它控制阀，沟通主要油路。二通插装阀安装孔的连接尺寸标准为ISO7368，这个标准基本上是按德国DIN243421979标准制定的，我国国家标准GB2877-1981等效采用了DIN243421979。

在安装二通插装阀之前应该进行以下工作

（1）检查插孔的尺寸，如内径、各台阶的深度、倾角等。

（2）检查插孔的粗糙度，必须清除倒角处和交口处的棱角或毛刺，以免损伤插装组件的密封圈。

（3）用的检具检查插孔的同心度。

（4）检查各元件的型号及各密封圈，必要时进行拆洗、更换并进行性能测试。

（5）清洁阀块和各元件。

安装二通插装阀时，应先在插孔内和插装组件的外圈（特别是密封圈处）涂上润滑脂或机油，再把插装组件放入插孔内，用橡皮锤敲入或用盖板螺钉压入插孔内，用内六角螺钉把控制盖板固定，zui后安装先导控制阀。

博世力士乐rexroth二通插装阀 方向阀功能 插装阀LC型号和控制盖板

　　插装阀LFA32H2-71/FV

　　插装阀盖板R900927147LFA32D-7X/FX12

　　插装阀盖板R900938216LFA50WEA-7X/A15

　　插装阀盖板R900924151LFA32H2-7X/FX12

　　插装阀LFA16H2-60/FX10

　　插装阀盖板R900952622LFA16WEA-7X/A06P06

　　插装阀盖板R901036574LFA16WEA-7X/A10P10T10

　　插装阀R900938122LFA40H2-7X/F

　　插装阀盖板R900923107LFA32GWA-7X/A10P10T10

　　插装阀R900905303LFA32D-7X/F

　　插装阀盖板R900938127LFA40H2-7X/FX12

　　插装阀盖板R900938139LFA40WEA-7X/

　　插装阀盖板R900936188LFA16GWA-7X/A08P08

　　插装阀盖板R900927301LFA25RF-7X/

　　插装阀LFA40GWA-7X/A15

　　插装阀盖板R900950233LFA32DBU2A2-7X/420A420

　　插装阀盖板R900912631LFA32D-7X/FX10

　　插装阀盖板R900912705LFA32EWA-7X/CA20DQMG24

　　插装阀盖板R900912674LFA25G-7X

　　插装阀盖板R900912810LFA25DBW2-7X/315

　　插装阀盖板R900960121LFA50H2-7X/FX08

　　插装阀盖板R900354458LFA40DB2-6X/050

　　插装阀盖板R900938158LFA50D-7X/FX30

　　插装阀盖板R901071884LFA63D-7X/FX35

　　插装阀盖板R900938250LFA63H2-7X/F

　　插装阀R900912645LFA16WEA-7X/A10P10

　　插装阀盖板R900942750LFA16D-7X/FV

　　插装阀盖板R900912625LFA16D-7X/F

　　插装阀盖板R900912803LFA16DBW2-7X/100

　　插装阀R901287196LFA40E-7X/CA20DQMG24FX15

　　插装阀盖板R900938217LFA50WEA-7X/A15P15

　　插装阀R900938092LFA40DBS2-7X/315

　　插装阀盖板R900925873LFA25DBEM-71/420

　　插装阀盖板R900938191LFA50DBW2-7X/315

　　插装阀R900940089LFA25H2-7X/FX12

　　插装阀盖板LFA25H2-71/FX10

　　插装阀盖板LFA16D-71/FX08

　　插装阀盖板LFA16H2-71/FX08

　　插装阀R900912811LFA25DBW2-7X/420

　　插装阀盖板R900912815LFA32DBW2-7X/315

　　插装阀盖板R900945992LFA25DBW2-7X/315P12F08D00

　　插装阀R900938147LFA40WEB-7X/

　　插装阀盖板R900766856LFA40WEA-7X/A15P15T15

　　插装阀盖板R900912771LFA16DBE-71/

　　插装阀R900912688LFA25E-71/CA10DOMG24F应该是：R900912668LFA25E-7X/CA10DQMG24F

　　插装阀R900931581LFA40WEA-7X/

　　插装阀R901077373LFA16WEMA-7X/V

　　插装阀盖板R900905303LFA32D-7X/F

　　插装阀盖板R900912625LFA16D-7X/F

　　插装阀盖板R900973333LFA80DB2-6X/100X99F35

　　插装阀盖板R900912816LFA32DBW2-71/420

　　插装阀盖板R901199208LFA25WEA-7X/P20

　　插装阀盖板R900940721LFA25H2-7X/FX08V不带V

　　插装阀盖板R900925010LFA25WEA-7X/A08

　　插装阀盖板R900912810LFA25DBW2-7X/315

　　插装阀盖板R901371030LFA32DBU2B2-7X/420A050

　　插装阀盖板R900942616LFA16WEA-7X/A12

　　插装阀盖板R900912801LFA32DBEM-7X/315

　　插装阀R901307895LFA25DB2-7X/315P230

　　插装阀盖板R900912770LFA32DB2-7X/200

　　插装阀R900912635LFA16GWA-7X/A10P10

　　插装阀R900931229LFA25WEA-7X/V

　　插装阀R900944202LFA25D19-7X/V

　　插装阀R900970019LFA25DBE-7X/V

　　插装阀R900923619LFA25DBU2B2-71/100A050

　　插装阀盖板R900912675LFA25GWA-7X/

　　插装阀盖板R900912808LFA25DBW2-7X/100

　　插装阀盖板R900978105LFA25DBW1-71/420

　　插装阀盖板R901270135LFA32DZ2-7X/210/S2

　　液压阀的连接方式

　　液压阀的连接方式有五种。

　　（1）螺纹连接

　　阀体油口上带螺纹的阀称为管式阀。将管式阀的油口用螺纹管接头和管道连接，并由此固定在管路上。这种连接方式适用于小流量的简单液压系统。其优点是：连接方式简单，布局方便，系统中各阀间油路一目了然。其缺点是：元件分散布置，所占空间较大，管路交错，接头繁多，不便于装卸维修。

　　（2）法兰连接

　　它是通过阀体上的螺钉孔（每油口多为4个螺钉孔）与管件端部的法兰，用螺钉连接在一起。这种阀称为法兰连接式阀。适用于通径32mm以上的大流量液压系统。其优缺点与螺纹连接相同。

　　（3）板式连接

　　阀的各油口均布置在同一安装平面上，并留有连接螺钉孔，这种阀称为板式阀，如电磁换向阀多为板式阀。将板式阀用螺钉固定在与阀有对应油口的平板式或阀块式连接体上。这种连接方式的优点是：更换元件方便，不影响管路，并且有可能将阀集中布置。与板式阀相连的连接体有连接板和集成块二种形式。

　　①连接板。将板式阀固定在连接板上面，阀间油路在板后用管接头和管子连接。这种连接板简单，检查油路较方便，但板上油管多，装配极为麻烦，占空间也大。

　　②集成块。集成块是一个正六面连接体。将板式阀用螺钉固定在集成块的三个侧面上，通常三个侧面各装一个阀，有时在阀与集成块间还可以用垫板安装一个简单的阀，如单向阀、节流阀等。剩余的一个侧面则安装油管，连接执行元件。集成块的上、下面是块与块的接合面，在各集成块的结合面上同一坐标位置的垂直方向钻有公共通油孔：压力油孔P、回油孔T、泄漏油孔L以及安装螺栓孔，有时还有测压油路孔。块与块之间及块与阀之间接合面上的各油口用O形密封圈密封。在集成块内打孔，沟通各阀组成回路。每个集成块与装在其周围的阀类元件构成一个集成块组。每个集成块组就是一个典型回路。根据各种液压系统的不同要求，选择若干不同的集成块组叠加在一起，即可构成整个集成块式液压装置。这种集成方式的优点是：结构紧凑，占地面积小，便于装卸和维修，可把液压系统的设计简化为集成块组的选择，因而得到广泛应用。但它也有设计工作量大，加工复杂，不能随意修改系统等缺点。

　　（4）叠加式连接

　　将各种液压阀的上下面都作成像板式阀底面那样的连接面，相同规格的各种液压阀的连接面中，油口位置、螺钉孔位置、连接尺寸都相同(按相同规格的换向阀的连接尺寸确定)，这种阀称为叠加阀。按系统的要求，将相同规格的各种功能的叠加阀按一定次序叠加起来，即可组成叠加阀式液压装置。叠加阀式液压装置的最下面一般为底块，底块上开有进油口P回油口T及通往执行元件的油口A、B和压力表油口。一个叠加阀组一般控制一个执行元件。若系统中有几个执行元件需要集中控制，可将几个垂直叠加阀组并排安排在多联底板上。用叠加阀组成的液压系统，元件间的连接不使用管子，也不使用其它形式的连接体，因而结构紧凑，体积小，系统的泄漏损失及压力损失较小，尤其是液压系统更改较方便、灵活。叠加阀为标准化元件，设计中仅需绘出叠加阀式液压系统原理图，即可进行组装，因而设计工作量小，应用广泛。

　　（5）插装式连接

　　将阀制成(取消了阀体的)圆筒形专用元件——插装阀。将插装阀直接插入布有孔道的阀块(集成块)的插座孔中，而构成液压系统。其结构十分紧凑。各种压力阀、流量阀、方向阀、比例阀等均可制成插装阀形式。
