MAZAK马扎克加工中心电主轴数控系统维修技术参数：

电主轴常见故障主要包括轴承卡死、温度异常、振动噪音、启动困难及刀具夹持问题?，其成因涉及机械磨损、润滑失效、电气故障等多方面因素。????

?典型故障诊断与处理?

?轴承卡死故障?。

?成因?：轴承磨损或异物堵塞导致滚道卡滞；前后防尘环间隙堵塞引发摩擦过热。????

?处理?：分解主轴更换角接触轴承，配合冷缩装配工艺；清理润滑管路并优化密封结构。??

?温度异常升高?。

?成因?：冷却系统失效（占46%案例）、轴承预紧力过大或润滑不良。??

?处理?：疏通水冷管路并优化流量分配；检测润滑剂黏度，更换纳米复合润滑材料；调整预紧力至设计值±10%。??

?振动与噪音异常?。

?诊断要点?：50000rpm以上振动值超过1.2mm/s时需排查动平衡；频谱分析1X/2X倍频异常提示轴承磨损或装配误差。??

?修复方案?：转子二次动平衡校正（残余量<1g·mm/kg）；研磨轴承油腔并优化油膜刚度。??

?系统性故障预防?

?润滑管理规范?。

每500小时检测润滑油清洁度（颗粒尺寸≤5μm）。

采用油气混合润滑时，油雾浓度需维持0.8-1.2mL/m?。??

?预紧力动态监测?。

通过轴向刚度测试仪监控预紧力衰减，允许波动范围±15%。

混合陶瓷轴承建议预紧力12-15kN。??

?电气系统维护?。

每月检测变频器输出波形畸变率（≤3%）。

万用表测量绕组阻值偏差需<5%。??

电主轴具有结构紧凑、重量轻、惯性小、振动小、噪音低、响应快等优点，可以减少齿轮传动，简化机床外形设计，易于实现主轴定位，是高速主轴单元中一种结构。电主轴作为高速数控机床最关键部件，其性能好坏在很大程度上决定了整台高速机床的加工精度和生产效率。

电主轴定期维护如下：

1. 电主轴的轴向跳动一般要求为0.002mm(2μm)，每年检测2次.。

2. 电主轴内锥孔的径向跳动一般要求为0.002mm(2μm)，每年检测2次。

3. 电主轴芯棒远端(250mm)径向跳动一般要求为：0.012mm(12μm)，每年检测2次。

4. 蝶形弹簧的涨紧力要求为：16~27KN(以HSK63为例)每年检测2次。

5. 拉刀杆松刀时伸出的距离为：10.5±0.1mm(以HSK63为例)每年检测4次

马扎克电主轴及数控系统维修案例维修案例：

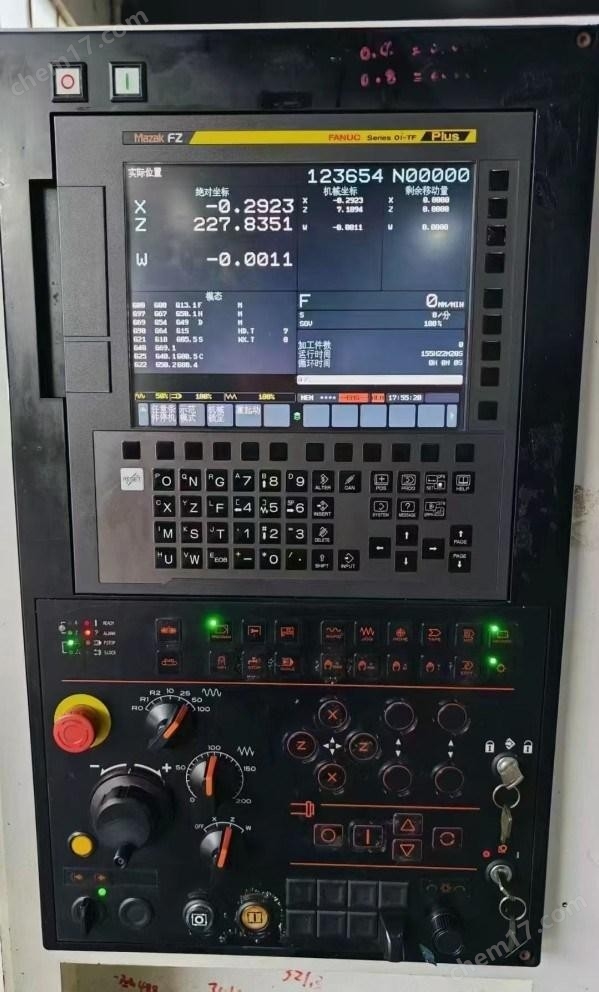

马扎克 （MAZAK）数控系统故障需根据具体表现进行排查，以下为常见故障类型及应对方案：

通讯故障

表现为操作面板显示"通讯超时"或设备无法连接，加工程序无法传输。建议先检查物理连接（如接口松动或氧化），确认端口状态未被禁用，并核对波特率、数据位等参数设置。若涉及 FANUC系统 ，需同步检查 PMC梯图 中的通讯相关继电器状态。 ?

急停报警

通常由电源不稳、电气连接不良或系统参数错误引发。检查电源电压是否正常（建议使用电压表检测），排查急停按钮电路的短路或断路问题，并确认系统参数设置正确（如复位条件是否满足）。若涉及 伺服驱动器 报警，需检查电源稳定性及负载情况。 ?

操作界面卡顿/无响应

可能因系统软件崩溃、内存不足或驱动程序异常导致。尝试重启系统或重装软件，清理缓存数据，并检查驱动程序是否需要更新。若问题持续，需联系技术维修人员处理硬件故障。 ?

系统启动失败

先检查电源连接与电压参数，确保电源模块输出稳定。若涉及硬件故障（如主板或内存损坏），需技术人员检测并更换故障部件。对于 HQR-200MS系统 ，需重点排查电源模块和连接线路状态。 ?

伺服电机异常

常见原因包括过载、电缆老化或驱动器故障。检查电机负载是否超限，定期维护信号线状态，并确保驱动器参数配置正确。若出现精度下降问题，需重新校准传感器并优化程序逻辑。

电源模块故障

电源模块故障可能由整流桥损坏、滤波电容失效或外部电源不稳定导致，需检查电源输入电压是否正常（通常范围为200-240V±10%），并测试滤波电容是否鼓包。若出现强电跳闸，需检查空气开关容量是否匹配负载电流。 ?

通讯故障

通讯异常多因物理连接松动（检查RS232/以太网线缆）、参数设置错误（如波特率不匹配）或硬件损坏（如通讯板卡故障）。解决方案包括重新插拔接口、核对参数设置（典型配置为波特率19200、数据位8、停止位1），必要时更换通讯板卡。 ?

电气连接问题

急停按钮电路或接口连接不良会导致误报警，需检查相关电缆是否松动或氧化。伺服驱动器报警可能因电源不稳或负载过大引发，需确保供电稳定并排查编码器反馈线路。 ?

显示异常

屏幕黑屏或花屏通常由显示模块损坏、电压异常或外部干扰导致，可尝试重启系统或检查电压是否过高。若NC电源指示灯亮但无显示，需检查显示模块电源或更换损坏元件

以上方案需结合具体机型（如 Mitsubishi系列 、 SmoothG系统 等）的维护手册进行针对性操作，售后支持。

马扎克加工中心液晶屏故障包括显示异常、黑屏、花屏等，原因包括电源问题、连接故障、硬件损坏或系统设置错误。以下是具体故障现象及解决方法：

显示异常或忽明忽暗

• ?原因?： 电位器 接触不良（高温/潮湿环境易引发） ?

•


屏幕变暗或字符模糊

• ?原因?： 背光灯 未点亮（电压未供给、灯管损坏） ?

•


黑屏或无显示

1. ?电源检查?

• 确认电源插头/插座接触良好，电源开关已开启 ?

•


2. ?连接排查?

• 检查显示屏与系统的数据线是否松动或腐蚀 ?




3. ?硬件检测?

• 观察屏幕是否有微弱显示（背光灯问题） ?

• 检查 CPU 、 显卡 等核心部件是否损坏 ?

4.


5. ?复位操作?

• 按系统操作手册执行复位程序，恢复默认设置 ?

6. 维修?

• 若自行排查无效，需技术支持或维修人员

花屏或乱码

• ?原因?：系统文件损坏、内存不足或病毒感染 ?

•


运行死机或重启

• ?原因?： 参数设置 错误、外部干扰或电源不稳定 ?

•


•

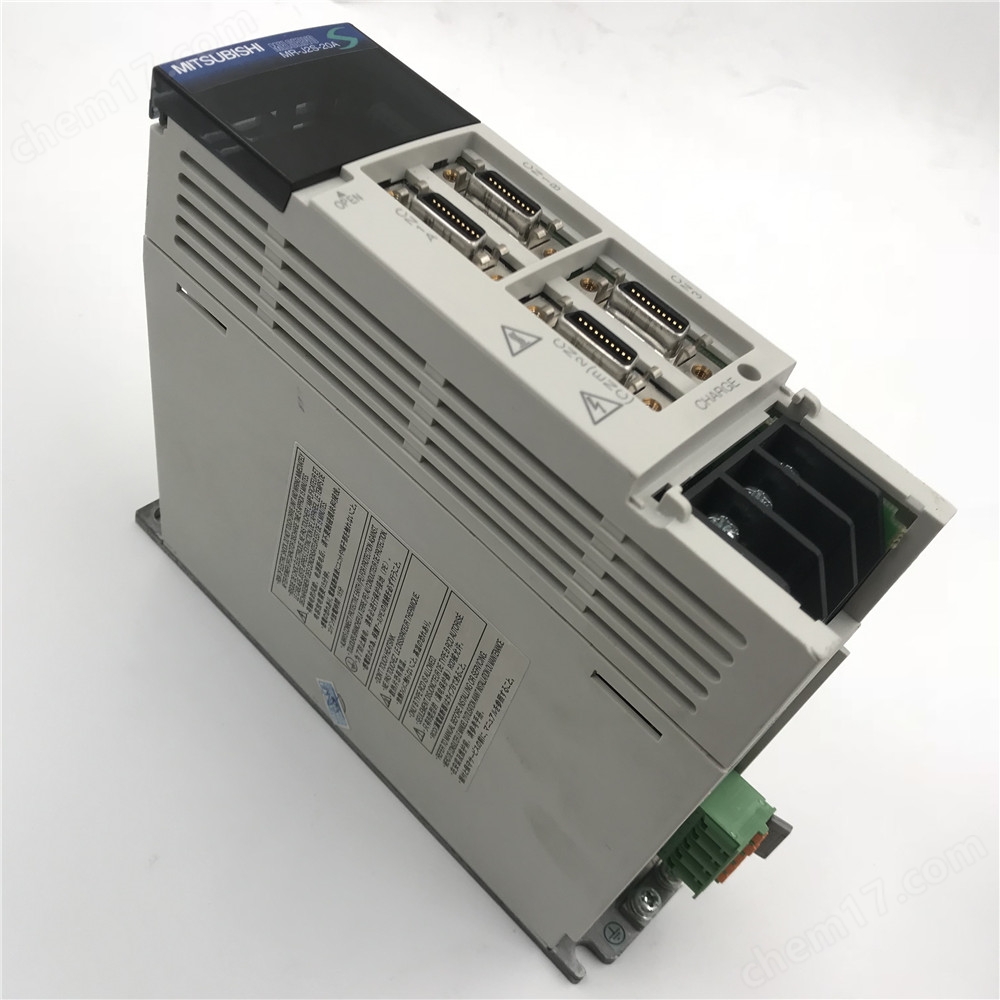

马扎克加工中心三菱伺服驱动器常见故障代码及解决方案如下：

紧急停止故障

?AL.E6?：伺服紧急停止，通常由24V电源未接入或CN1端口EMG与SG之间连接断开导致。需检查电源及接线是否脱落。 ?

编码器故障

?AL.16/20?：编码器故障。可尝试更换编码器线缆或电机，若问题依旧则可能是驱动器底板损坏。 ?

再生制动异常

?AL.30?：制动回路元件损坏或负载过重。若通电初期出现需更换制动回路元件，运行中出现可添加刹车电阻。 ?

过载故障

?AL.50/51?：检查输出U/V/W三相相序是否正确，确认电机线圈未烧坏或存在接地故障。 ?

主回路故障

?AL.E9?：主回路断开。需检查电源接入情况，若正常则可能是检测回路故障，需更换相关组件。 ?

误差过大故障

?AL.52?：编码器或输出模块元件损坏。需检查机械传动间隙，调整增益参数或更换元件。 ?

其他常见问题

?参数异常（AL.37）?：恢复出厂设置可解决，需确保无外部干扰。 ?

?超速报警（AL.31.1）?：调整脉冲频率、加减速时间常数或更换更稳定的伺服系统。 ?

MAZAK马扎克加工中心之海德汉光栅尺常见的故障维修及其解决方法包括以下几种?：

?无反应或指示灯不亮?：

?电源供应问题?：检查电源线连接是否稳固，电压是否符合要求。确保电源开关打开，电压正常?。

?连接和线缆问题?：检查连接器插头是否牢固，线缆是否有损坏或断开?。

?保险丝或熔断器问题?：检查保险丝是否熔断，必要时更换?。

?开关问题?：检查电源开关或其他相关开关是否正常工作?。

?信号丢失或测量不准?：

?信号传输问题?：检查传输电缆和插头的连接情况，确保信号传输正常?。

?光栅尺本身问题?：检查光栅尺是否有物理损坏或污染，必要时进行清洁或更换?。

?其他常见故障?：

?软断线报警?：检查连接线是否松动或损坏?。

?跟随误差过大报警?：检查伺服系统和位置反馈信号，确保系统正常工作?。

?找不到原点?：检查光栅尺的零点设置是否正确，必要时重新校准?。

?数据丢失或计数不准?：检查光栅尺的传感器和接收器是否正常工作，必要时更换故障模块?。

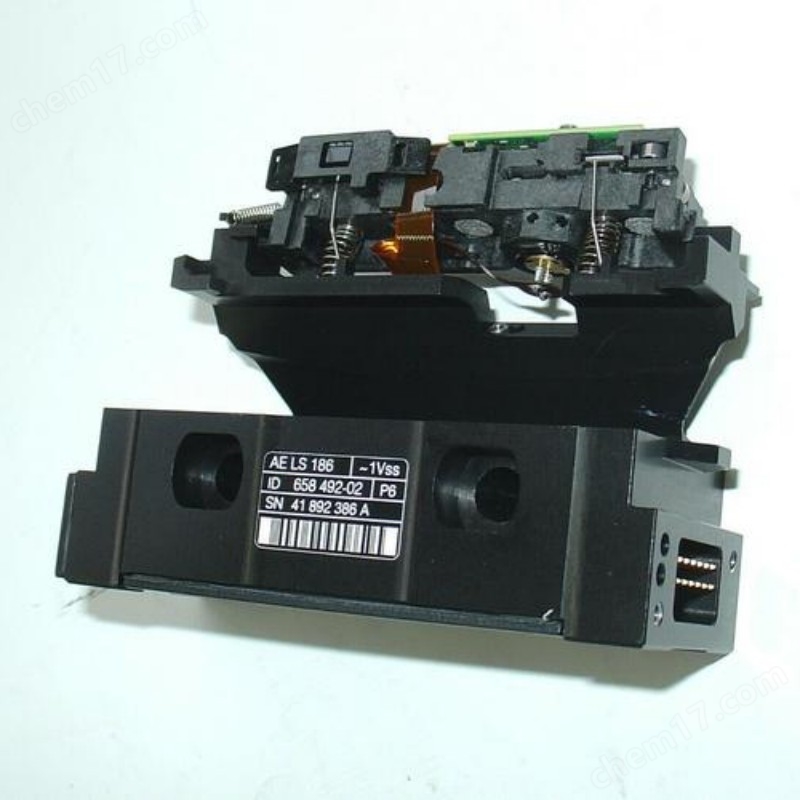

MAZAK马扎克加工中心之海德汉读数头故障维修的主要表现包括读数不稳定、有杂音、误差过大等问题?。这些故障通常是由于供电不稳定、零件老化、磨损严重等原因引起的?。此外，光栅尺污染与磨损、安装不当、信号传输问题等也会导致计数不准，影响加工精度?。

故障原因

?供电不稳定?：读数头需要稳定的电源供应，供电不稳定会导致读数不准或无法读取信号?。

?零件老化?：读数头中的零件如橡胶垫、弹簧等会随着时间的推移老化，导致读数不准。

?磨损严重?：读数头与光栅尺的接触部分磨损严重，会导致读数不稳定或无法读取信号?。

?光栅尺污染与磨损?：长期使用过程中，光栅尺表面可能积聚灰尘、油渍等污染物，或发生磨损，导致刻线模糊，影响读数头对信号的捕捉?。

?安装不当?：光栅尺与读数头之间的安装间隙、平行度、紧固力等未调整到状态，引起信号干扰或丢失?。

?信号传输问题?：电缆连接不良、电磁干扰、信号放大器故障等，导致传输到控制系统的信号失真或丢失?。

?控制系统问题?：控制系统软件设置错误、参数不匹配或硬件故障，也可能间接导致计数不准?。

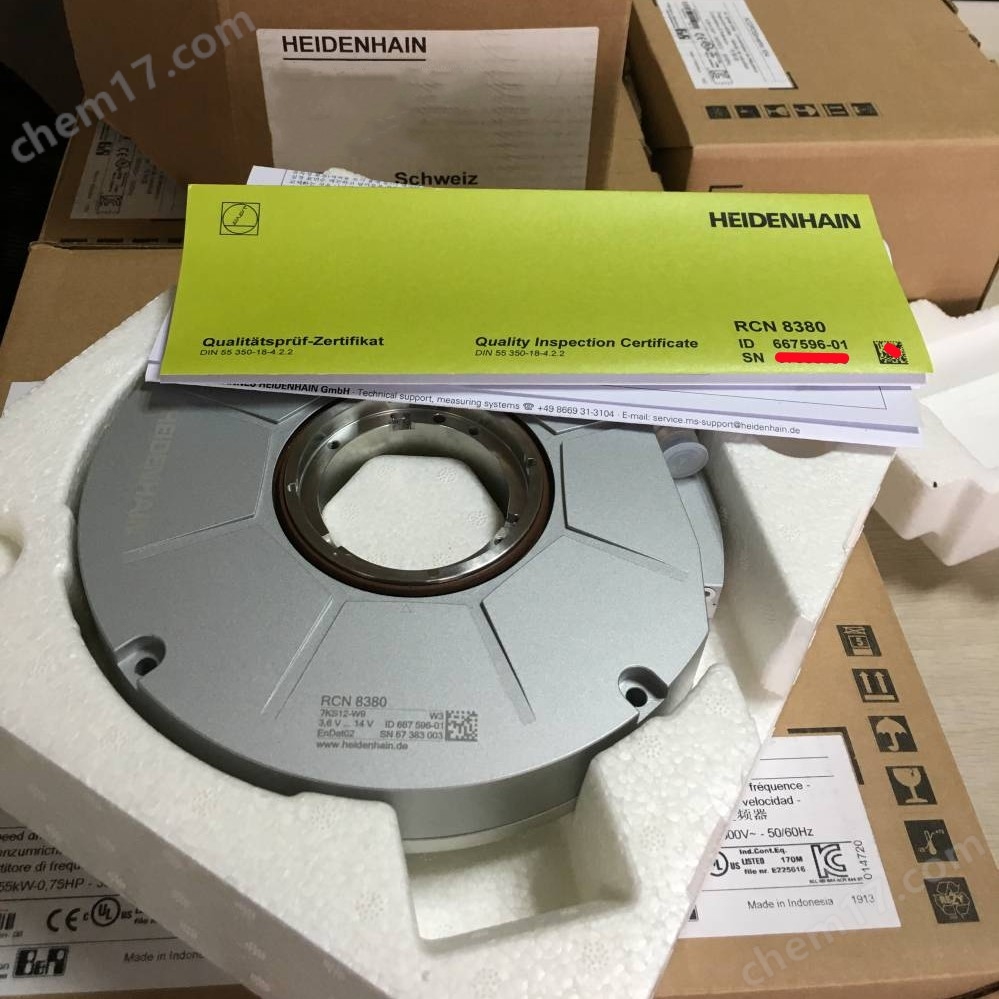

MAZAK马扎克加工中心之海德汉编码器圆光栅故障维修类型及其解决方法?包括以下几种：

?编码器本身故障?：这是指编码器内部元器件出现故障，导致无法产生和输出正确的波形。解决方法是更换编码器或维修其内部器件?。

?连接电缆故障?：包括电缆断路、短路或接触不良等问题。解决方法是更换电缆或接头，确保电缆固定。

?+5V电源下降?：电源电压过低（通常不能低于4.75V），可能是由于供电电源故障或电源传送电缆阻值偏大引起的损耗。解决方法是检修电源或更换电缆?。

?电池电压下降?：编码器的电池电压下降会导致参考点位置记忆丢失。解决方法是更换电池，并执行重回参考点操作?。

?电缆屏蔽线未接或脱落?：这会引入干扰信号，影响通信。解决方法是确保屏蔽线可靠的焊接及接地?。

?安装松动?：会影响位置控制精度，导致位置偏差。解决方法是重新安装并紧固编码器?。

?光栅污染?：信号输出幅度下降，需要用脱脂棉沾轻轻擦除油污?。

?无法正常通讯?：可能是由于电源和电缆连接问题、通讯设置错误或IP地址冲突。解决方法是检查电源和电缆连接，确认通讯设置正确?。

?输出信号异常?：输出信号不稳定或错误，可能是由于码盘损坏、读数头脏污、排线断裂或电气噪声干扰。解决方法是清洁读数头、更换损坏的排线或使用工具检测信号?。

?轴运行异常?：轴运行不稳定或伴有异音、过热现象，可能是由于轴承磨损、传动带松动或电机故障。解决方法是检查并修复机械部件?。

?信号丢失?：输出信号不稳定或消失，可能是由于电缆损伤、接线松动或电气噪声干扰。解决方法是检查并修复电缆和接线?。

?位置漂移?：设备在移动过程中位置反馈出现误差。解决方法是重新校准编码器?

MAZAK马扎克加工中心电主轴安装及拆卸方法：

主轴入场检测和拆卸

? 主轴入场和初步观察

主轴到达工厂后，通常不会立即进行拆卸，而是*行细节观察。这一环节旨在通过仔细搜寻任何可能的痕迹，来揭示主轴的潜在故障。例如，如果发现锥孔或主轴端部有凹陷，这可能意味着主轴曾遭受撞击；而某处的水渍则可能揭示出漏水问题。通过这些线索，我们需要在脑海中重构主轴的故障画面，以实现“轴中有我，我中有轴”的理解。这样，在后续的安装过程中，我们才能确保所有故障都被排除。这一步骤对于确保主轴的顺利维修很重要。

? 建立零件拆装档案

此外，我们还需要建立零件的拆装档案，详细记录每个零件的拆卸过程，以寻求拆卸方案。例如，在拆卸主轴的前轴承锁母时，如果缺乏配套工装，我们可能会尝试使用冲子进行敲击以加速拆卸。然而，这种方法可能导致轴承前锁母的平行度出现问题，进而影响主轴的精度。因此，正确的拆卸方法应该是先检查是否存在顶丝，若无顶丝则锁母可能涂有螺纹禁锢胶。此时，我们需要用螺母工装进行处理，该工装设计应至少包含两个合适大小的销售子。然后，我们将工装拧紧到锁母上，利用主轴的芯轴后端进行卡住，并通过加力套筒拧动工装来带动锁母进行拆卸。

? 详细拍照与标记

对主轴的每一个外观细节进行拍照记录，并在关键部位做上记号。建议使用微画针进行标记，以确保在后续清洗过程中标记不会消失。标记应尽可能置于主轴内部或隐蔽位置，以确保客户的主轴外观不受影响。这些标记的目的是为了防止在安装过程中出现错误，例如，一个没有明显特征的圆形零件如果安装位置不正确，可能会对主轴的动平衡造成严重影响。

? 主轴入场检测

主轴入场后，我们*行一系列的检测，包括锥孔精度、拉刀机构、拉刀力、线圈、拉刀传感器、温度传感器以及旋转接头等。在完成这些检测后，我们会与客户进行互动，确认检测结果。若客户提前告知主轴仅在轴承或某一部位存在问题，而其他部分均正常，我们仍建议对所有部件进行各方面检测，以确保无潜在隐患。

? 主轴拆卸

在拆卸主轴时，我们会对每个零件进行拍照并做详细标记，特别是对于拆卸的主轴。由于主轴在安装时必须无误，否则可能导致轴承报废，因此我们在拆卸过程中需格外小心。尤其要注意的是，主轴轴承的拆装过程中禁止敲击，且内外圈不能同时受力，以避免拉伤轴承滚道。我们曾有工程师因疏忽导致轴承从桌子上滑落，虽外观无损，但在后续的高速动平衡测试中却发现了轴承故障。因此，在拆卸主轴时，我们必须保持谨慎，思考如何安装，以确保安装顺序和手法达到。

清洗和安装流程

? 主轴清洗

完成主轴的拆卸与检测后，接下来便是主轴的清洗环节。这一步骤对于确保主轴的清洁度和后续的安装质量很重要。正常情况下，主轴在寿命周期内，其内部零件不会生锈。若发现零件生锈，这往往是不正常的现象。在清洗过程中，务必仔细观察生锈原因，并谨慎操作，避免破坏零件的基准面。建议使用酒精或无腐蚀性液体进行辅助清洗，以确保主轴的精度不受损。清洗完成后，需对零件尺寸进行测量，以防止细节失误带来的隐患。若发现零件有问题，应及时处理或更换。

? 主轴安装

在开始安装之前，务必制定详细的安装顺序计划，确保每个步骤都经过深思熟虑。同时，要仔细核对轴承的预压刚性与原始数据，以便进行必要的优化。在将轴承安装到芯轴上后，要进行适当的预紧，以确保轴承的稳定性和同心度。在预紧过程中，要特别留意轴承隔圈的安装位置，避免其倾斜导致轴承圆周受力不均，进而对轴承的滚道造成损害。此外，主轴的修复并非仅仅将轴承安装到位那么简单，每一个细节都很重要。

动平衡及精度补救

? 主轴动平衡

在完成主轴的安装后，不宜立即进行动平衡测试。建议先让主轴以低速运转数小时，并观察其温度变化。这样做的原因有以下几点：轴承的滚道和滚珠需要时间进行预热研磨，以确保后续动平衡的精度；其次，轴承的润滑系统和油脂需要前期充分滋润，以减少摩擦和磨损；此外，轴承及其相关零件的装配应力也需要时间来释放，从而确保主轴的稳定性和平衡性。

? 针对精度误差的补救措施

在主轴维修过程中，有时会遇到因拆装细节不到位或使用假轴承而导致精度不好的情况。一些技术不是很好的维修商可能会采取将主轴置于内孔磨床上进行二次磨削，或利用改造好的磨头让主轴自转进行修复的方法。然而，这些方法并非上策，它们只是暂时掩盖问题，并未真正解决安装精度误差的根源。这种做法不仅对客户不负责任，还可能因过度磨削而缩短主轴的使用寿命。因此，在修复时应注重每一个细节，确保一次修复就能达到的精度，从而真正实现对客户的负责。

马扎克数控车床主轴常见故障及维修

一、不带变频的主轴故障

不带变频的主轴不转可能由以下原因导致：

机械传动故障：检查皮带传动是否断裂或机床是否挂空挡。

电源问题：供给主轴的三相电源缺相或反相，需检查电源，调换任两条电源线。

电路连接错误：认真参阅电路连接手册，确保连线正确。

系统控制信号问题：系统无相应的主轴控制信号输出，用万用表测量系统信号输出端，若无信号输出，则需更换相关 IC 元器件或送厂维修。

线路及元器件损坏：系统有相应的主轴信号输出，但电源供给线路及控制信号输出线路存在断路或是元器件损坏。此时用万用表检查系统与主轴电机之间的电源供给回路和信号控制回路是否存在断路，检查各连线的触点是否接触不良，交流接触器、直流继电器是否有损坏，检查热继电器是否过流，检查保险管是否烧毁等。

二、带变频器的主轴故障

带变频器的主轴不转常见原因及处理方法如下：

机械传动故障：检查皮带传动有无断裂或机床是否空挡。

电源缺相：供给主轴的三相电源缺相，检查电源，调换两条电源线。

参数设置问题：数控系统的变频器控制参数未打开，查阅参数说明书，了解变频参数并更改。

线路连接错误：系统与变频器的线路连接错误，查阅系统与变频器的连线说明书确保连线正确。

模拟电压输出不正常：用表检查系统的模拟电压是否正常，检查模拟电压信号线连接是否正确或接触不良，确保变频接收的模拟电压匹配。

强电控制部分故障：强电控制部分断路或元器件损坏，检查主轴供电这一线路各触点连接是否可靠，线路有无断路，直流继电器是否损坏，保险管是否烧坏。

变频器参数未调好：变频器内含有控制方式选择，若不选择 NC 系统控制方式，则无法用系统控制主轴，修改这一参数；检查相关参数设置是否合理。

三、带电磁耦合和抱闸线圈的主轴故障

带电磁耦合的主轴故障

原因：电磁离合器线圈没有电压供给，使传动齿轮无法闭合，导致主轴不能转动；线圈短路、断路同样可能导致主轴不能正常工作。

处理方法：检查离合器线圈供电是否正常；保险管是否损坏；检查离合器线圈是否损坏，更换符合规格的元器件。

带抱闸线圈的主轴故障

原因：主轴的频繁起停，使制动也频繁起停，导致控制制动的交流接触器损坏，使制动线圈一直通电抱死主轴电机使主轴无法转动。

处理方法：更换控制抱闸的交流接触器。

四、变频器控制的主轴故障

转速不受控

原因：所用主板无变频功能；系统模拟电压无输出或是与变频器连接存在断路；系统与变频器连线错误；系统参数或变频器参数未设置好；由于系统软件引起的轴转速显示不正确。

处理方法：更换带变频功能的主板；先检查系统有无模拟电压输出，若无，则为系统故障，若有，则检查线路是否存在断路；查阅连接说明书，检查连线；打开系统变频参数，调整变频器参数；当变频器从 S500 变到 S800，但显示还是 S500，需要在编程时使用 G04 延时，有待系统软件改善。

显示不正确

原因：系统软件问题导致轴转速显示与实际不符。

处理方法：等待系统软件更新或优化。

五、不带变频的换档主轴故障

转速不受控

原因：系统无 S01-S04 的控制信号输出；连接线路故障；主轴电机损坏或短路；机械未挂档。

处理方法：检查系统有无换档控制信号输出，无为系统故障，更换 IC 或送厂维修；系统有换档控制信号输出，检查各连线是否存在断路或接触不良，检查直流电器或交流接触器是否损坏；检查主轴电机；挂好档位。

未挂档

原因：操作人员未正确挂档。

处理方法：挂好档位。

六、主轴制动相关故障

制动电路异常

原因：桥堆、熔断器、交流接触器损坏，强电回路断路。

处理方法：检查桥堆、熔断器、交流接触器是否损坏，检查强电回路是否断路。

制动时间问题

原因：制动时间不够长。

处理方法：调整系统或变频器的制动时间参数。

系统信号问题

原因：系统无制动信号输出。

处理方法：更换内部元器件或送厂维修。

变频器参数问题

原因：变频器控制参数未调好。

处理方法：查变频器使用说明书，正确设置变频器参数。

七、主轴启动与停止相关故障

启动后立即停止

原因：系统输出脉冲时间不够；变频器处于点动状态；主轴线路的控制元器件损坏；主轴电机短路造成热继电器保护；主轴控制回路没带自锁电路，而把参数设置为脉冲信号输出，使主轴不能正常运转。

处理方法：调系统的 M 代码输出时间；参阅变频器的说明书，调好参数；检查电路上各接触点接触是否好，检查直流继电器、交流继电器是否损坏，造成触头不自锁；查找短路原因，使热继电器复位；把系统控制主轴的启停参数改为电平控制方式。

转动不能停止

原因：交流接触器或直流继电器损坏，长时间吸合，无法控制。

处理方法：更换交流接触器或直流继电器。
