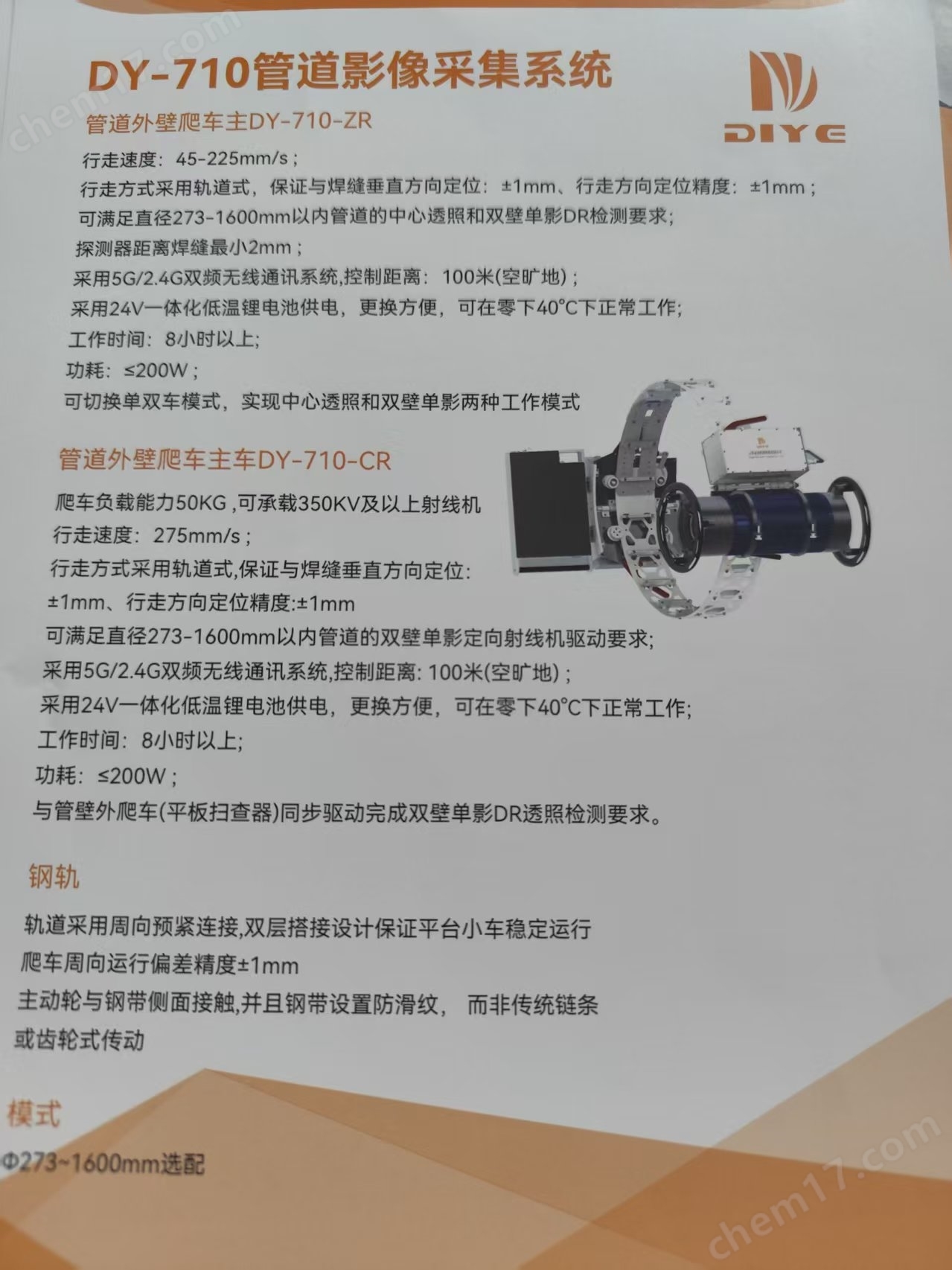

DY-710管道影像采集系统

DY-710管道影像采集系统

管道外壁爬车主DY-710-ZR

行走速度：45-225mm/s:

行走方式采用轨道式，保证与焊缝垂直方向定位：±1mm、行走方向定位精度：±1mm;

可满足直径273-1600mm以内管道的中心透照和双壁单影DR检测要求;

探测器距离焊缝最小2mm；

采用5G/2.4G双频无线通讯系统,控制距离：100米（空旷地);

采用24V一体化低温锂电池供电，更换方便，可在零下40℃下正常工作;

工作时间：8小时以上;

功耗：≤200W;

可切换单双车模式，实现中心透照和双壁单影两种工作模式

管道外壁爬车主车DY-710-CR

爬车负载能力50KG，可承载350KV及以上射线机

行走速度：275mm/s;

行走方式采用轨道式，保证与焊缝垂直方向定位:

+1mm、行走方向定位精度：±1mm

可满足直径273-1600mm以内管道的双壁单影定向射线机驱动要求;

采用5G/2.4G双频无线通讯系统，控制距离：100米（空旷地）;

采用24V一体化低温锂电池供电，更换方便，可在零下40°℃下正常工作;

工作时间：8小时以上;

功耗：≤200W；

与管壁外爬车（平板扫查器）同步驱动完成双壁单影DR透照检测要求。

钢轨

轨道采用周向预紧连接，双层搭接设计保证平台小车稳定运行

爬车周向运行偏差精度±1mm

主动轮与钢带侧面接触,并且钢带设置防滑纹，而非传统链条

或齿轮式传动

模式

Φ273~1600mm选配
