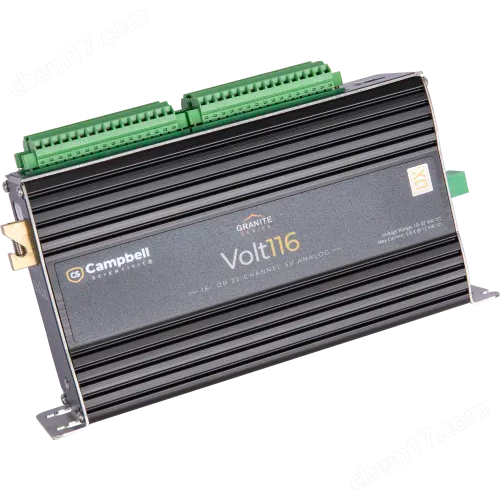

Granite Volt 116 16或32通道模拟量测量模块
模拟量测量扩展模块
可用于分布式测量以及电脑
直连测量
GRANITE™ VOLT 116是一个模拟输入模块，可以方便地扩展CR系列数据采集系统。VOLT 116有16个差分或32个单端输入通道和4个激励通道。它同时提供2个12 V端口和2个开关12 V端口为外设供电，以及四个5 V端口作为外部供电控制。
VOLT 116 具有24位模数转换和低噪声模拟前端，为您提供模拟测量。该模块还支持周期平均测量，并包括电流和电压激励通道。
优势和特点
ü 24 位ADC和低噪声模拟量输入
ü 通过CPI总线扩展通道
ü 高同步性实现多通道同步扩展
ü 可用于逻辑编程融入复杂系统工程
ü 可编程的噪音抑制
ü CANbus 2.0 A/B 输出可选（-XD 版本）
ü USB 2.0 接口，基于PC连接
Granite Volt 116 16或32通道模拟量测量模块
规格
安装 | 标准1英寸方格(可安装于DIN轨道) | |
工作温度 | -40至+70 ℃(标准) -55至+85 ℃(扩展) | |
供电需求 | 9.6至32 VDC | |
预计准确度 | ±(0.04% 读数 + 偏移 ) 0至40 ℃ ±(0.06% 读数 + 偏移 ) -40至+70 ℃ ±(0.08% 读数 + 偏移 ) -55至+85 ℃ | |
通道数量 | 16个差分或32个单端 | |
模拟输入 | 16个差分或32个单端量程±5000 mV, ±1000 mV, ±200 mV. 24 位 ADC) | |
最大多路复用采样率 | 3.0 kHz(使用快速输入设置[100 μs]) | |
最大突发模式采样率 | 30 kHz | |
输入量程 | ±5000 mV,±1000 mV, 和±200 mV | |
周期平均 | 模拟输入通道的传统周期平均 | |
CPI | 用于连接数据采集器, 波特率50 kbps至1 Mbps。(线缆长度取决于信号传输的波特率、节点数、线缆质量及噪声环境，一般较好条件下可达700m) | |
USB | USB2.0全速连接，方便接入PC(端口用于模块配置，也可通过Device Conffguration Utility下载固件升级。) | |
保修 | 因材质以及工艺问题导致的缺陷一年内保修 | |
尺寸 | 20.3x12.7x5.1cm (8x5x2 in.) | |
重量 | 0.9 kg (1.95 lb) | |
典型电流消耗 | ||
休眠 | < 1 mA | |
1Hz 扫描 | 2 mA(预估)假定1个单端测量，陷波频率(fN1) 30 kHz | |
20Hz 扫描 | 20 mA假定1个单端测量，陷波频率(fN1) 30 kHz | |
激发电压/电流 | ||
激发电压 | ±5 V (50 mA) | |
激发电流 | ±2.5 mA (±5 V恒流输出电压) | |
激发电压/电流输出通道 | 4 个 | |
通用输出 | ||
SW5V输出通道 | 4个 | |
SW5V输出阻抗 | 30 Ω | |
SW12V输出通道 | 2个 | |
SW12V输出一般限流 | 200 mA | |
SW12V输出最小限流 | 180 mA | |
12V输出通道 | 2个 | |
12V输出一般限流 | 200 mA | |
12V输出最小限流 | 180 mA | |
