TSE-432 大视野一键拼接闪测量仪 快速影像测量
参考价 | ¥3500.00-¥148600.00 |
具体成交价以合同协议为准
- 公司名称 圆松(成都)精密仪器设备有限公司
- 品牌其他品牌
- 型号TSE-432
- 所在地成都市
- 厂商性质经销商
- 更新时间2025/7/15 15:41:40
- 访问次数 17
规格
TES-432 | 126800.00元 | 1000 件可售 |
TSE-542 | 148600.00元 | 1000 件可售 |
闪测仪专用电脑 | 3500.00元 | 1000 件可售 |
联系方式:袁仕文19150125510 查看联系方式
联系我们时请说明是Ky开元集团上看到的信息,谢谢!
产地类别 | 国产 | 价格区间 | 5万-10万 |
---|---|---|---|
应用领域 | 电子/电池,汽车及零部件,电气 |

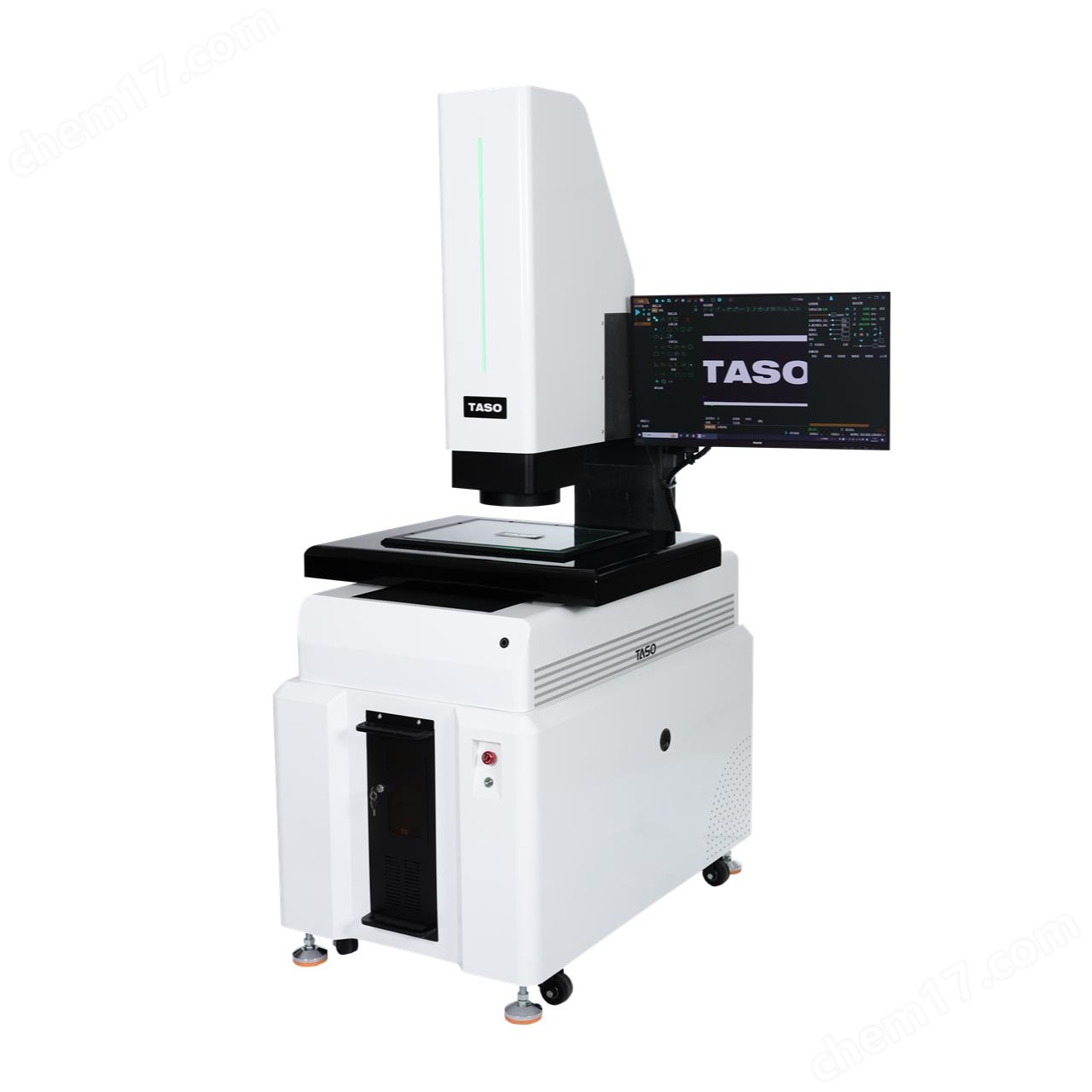

大视野一键拼接闪测量仪 快速影像测量TSE-432
大拼接闪测仪广泛应用于航空航天、汽车电子、半导体、钟表、手机零部件等众多行业。在航空航天领域,可用于测量飞机结构件等大尺寸高精度零部件;在汽车电子行业,能对汽车覆盖件、发动机零部件等进行快速测量;在半导体行业,可测量晶圆、芯片等。
TSE-400系列拼接式闪测仪采用双远心光学系统,结合高精度图像拼接测量算法。在CNC模式下,任意放置工件后,只需按一下启动键,即可快速完成尺寸测量和评价,能快速测量产品的平面尺寸和形位公差。仪器量测测量效率是传统影像仪器的10-20倍。
大视野一键拼接闪测量仪 快速影像测量TSE-432
项目 | 参数 | ||
型号 | TSE-432 | TSE-542 | |
测量范围 | 拼接范围 | 400*300mm | 500*400mm |
单视野 | 82*55mm | 82*55mm | |
Z轴移动范围 | 200mm | ||
测量精度 | 有拼接 | ±(4.5+L/150)μm | ±(4.5+L/150)μm |
无拼接 | ±3μm | ±3μm | |
*标准件为被测产品 | |||
光学镜头 | 双远心光学镜头 | ||
图像传感器 | 2000万像素 | ||
软件 | 基于机器学习的图像轮廓匹配算法 | ||
亚像素精度几何测量算法 | |||
非线性光学系统畸变校正算法 | |||
多核、多 CPU、GPU 等图像加速处理算法 | |||
外形尺寸 | 1100mm * 690mm * 1800mm | 1200mm * 790mm * 1800mm | |
电源 | AC 220V±10% 50Hz | ||
环境要求 | 温度(T):20±2℃;相对湿度(RH):30--80% |
