WaveSurfer 510 示波器具有MAUI高用户交互界面和高性价比

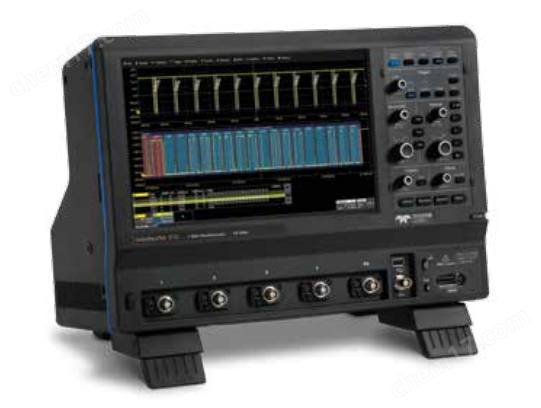

美国力科WaveSurfer 510示波器
本公司7月15日11时53分报道：美国力科WaveSurfer 510示波器具有MAUI 高用户交互界面和高性价比之选

产品描述

关键特性

→频率： 1 GHz, 10 GS/s,高达16 Mpts/ch

→具有OneTouch功能的 MAUI高用户交互界面

①为触摸屏而设计

②为简介操作而设计

③为解决测试问题而设计

→WaveScan： 高搜索和查找工具

→LabNotebook归档和报告生成工具

→“10.4”触摸显示屏

→Spectrum频谱分析模式

→专业的电源分析软件

→串行数据触发和解码

→强大的调试工具

MAUI ：观察波形的新视角

MAUI 是力科的高用户交互界面。MAUI 为触摸操作而设计 ；所有示波器的重要操作都可通过触摸屏实现。MAUI 为简单操 作而设计 ；节省时间的快捷方式和创新的对话框设置界面。MAUI为解决问题而设计；深入的调试和分析工具组帮助工程师快速诊断问题并找到解决方案。

高性价比之选

行业内很多同别1GHz示波器都有着相对吸引力的价格，但是会在采样率、存储深度上打些折扣。

WaveSurfer10提供了1GHz带宽性能并且提供了同别中高的10GS/s采样率和32Mpts存储深度。

强大的调试工具

配备高调试工具包的WaveSurfer10是强大的调试和分析仪器。

高调试工具包含:

→10 GS/s所有通道

→16 Mpts/ch存储深度(32Mpts/ch)

→顺序分段模式

→历史波形回放模式

→13个附加的数学运算符

→2条数学函数通道

添加了高调试工具软件包之后，WaveSurfer10能够对10倍采样率采集的长时间波形长度进行高分析，查找出信号问题产生的根源。

捕获、调试、分析、归档

高的有源探头接口为捕获不同类型的信号提供了大的便利性。通过使用一系列强大的数学函 数 和 参 数测 量 能 力 ，分段存储器的顺序模式和 LabNotebook 波形归档工具快速得调试、分析和归档问题。

嵌入式系统的设计与调试

将WaveSurfer10与高性能的逻辑信号分析仪选件相结合，大的节省调试嵌入式信号系统的时间。捕获数字信号频率高250MHz、18条数字通道。

此外，多种的触发和解码选件使WaveSurfer10成为集成度非常高的模拟、数字、和串行数据触发、采集和调试的通用仪器。

串行触发和解码选件

调试串行数据总线一般被认为是非常复杂耗时的，但是在WaveSurfer10上集成的串行数据触发和解 码选件提供了一种简洁并高效的串行总线调试和验证工具。例如强大的串行数据触发，直观的带颜色叠层的解码，表格显示、搜索和缩放。

数字串行解码选件支持:

→I²C, SPI, UART

→CAN, LIN, FlexRay, SENT

→Ethernet 10/100BaseT, USB 1.0/1.1/2.0, USB2.0-HSIC

→Audio (I²S, LJ, RJ, TDM)

→MIL-STD-1553, ARINC 429

→MIPI D-PHY, DigRF 3G, DigRF v4

→Manchester, NRZ

简便的频谱分析和 FFT 功率谱

使用 WaveSurfer10 自带的频谱分析仪功能，提供给用户使用示波器进行频域分析的佳解决方案。在频谱分析模式下，示波器集成了业频谱分析仪的用户界面，设置 开始 / 截止频率、中心频率和频宽分布。峰值搜索功能可以便捷的自动标识峰值频率，并且用频率 vs. 幅值的列表与用户进行交互。多可以放置 20 个 marker，并且自动标识谐波频率。频谱瀑布图能够显示出频谱图随时间的变化规律，并且提供了 2D 和 3D 两种显示模式。

功率分析仪测试功率电源和器件损耗

用于电源产品和功率转换器件和电路的快速测试和分析软件包提供了自动损耗测量和电源用的用户界面。导通区间、截止区间和传输损耗区间都使用彩色色块标识加以区分。软件还提供给开关电源用户用的测量工具、控制环路调制分析和线电源谐波分析等。
