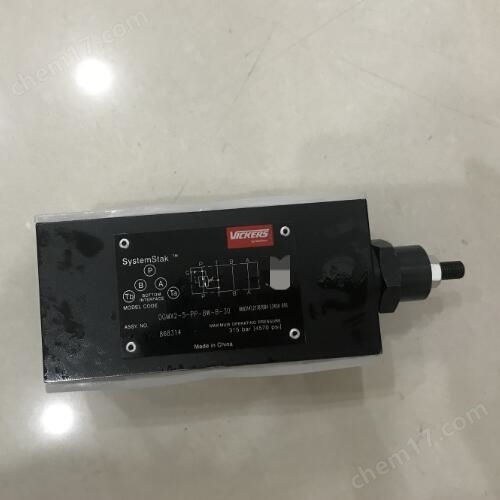

DGMX2-5-PP-BW-B-30 VICKERS先导式溢流阀结构及用途
- 公司名称 上海乾拓贸易有限公司
- 品牌 VICKERS/威格士
- 型号 DGMX2-5-PP-BW-B-30
- 产地
- 厂商性质 经销商
- 更新时间 2025/6/6 9:59:09
- 访问次数 156
联系方式:单荣兵17302157802 查看联系方式
联系我们时请说明是Ky开元集团上看到的信息,谢谢!
应用领域 | 电子/电池,电气 |
---|
VICKERS先导式溢流阀结构及用途
当进油压力增大到使先导阀打开时,液流通过主阀芯上的阻尼孔5、先导阀1流回油箱。由于阻尼孔的阻尼作用,使主阀芯6所受到的上下两个方向的液压力不相等,主阀芯在压差的作用下上移,打开阀口,实现溢流,并维持压力基本稳定。调节先导阀的调压弹簧9,便可调整溢流压力。
该阀有两个品种,即带内装电磁先导阀的ECT5型和基本形式ECT型。
定。通过使用远程控制阀,回路方案可进一步扩展。
在ECT和ECT5两个品种中,泄放油口可接于一个开关阀以便带载/卸载,或者接于一个压力先导阀以便对压力设定值远程控制。
对于两种型号,内装手动压力调整有螺丝/锁紧螺母或带锁千分尺形式供货。
当液压系统中的某些部分需要以低于总系统压力的压力工作时,使用减压阀往往比增加其他泵段更方便。
松开锁紧螺母,按照正确的方向转动调整螺杆进行压力调整。顺时针是升高压力,逆时针是降低压力。
压力设定值必须比系统溢流设定值至少低17 bar (250 psi) .
3型和4型阀上的远程压力控制油口必须接到在想要的压力和流量条件下足以操作阀的外部先导压力源。
除了具有X、Y或Z压力范围的型号及所有R(C)G(O)-03型以外,所有型号可带有辅助远程控制油口。辅助油口处的辅助压力,对F压力范围为正常所需控制压力的6.25% ,对A、B和D压力范围为正常所需控制压力的12.5%。
这种可调的溢流阀在系统压力达到阀的设定值时通过把泵的流量引到油箱来限制系统压力,从而防止系统过载。其两级设计保证快速响应和最小的压力上腾。除了常规的溢流工作之外,一个先导泄放特征使系统玉力可全零,压力。
工作时,液压力同时作用于主阀芯及先导阀芯的测压面上。当先导阀1未打开时,阀腔中油液没有流动,作用在主阀芯6上下两个方向的压力相等,但因上端面的有效受压面积A2大于下端面的有效受压面积A1,主阀芯在合力的作用下处于下端位置,阀口关闭。
