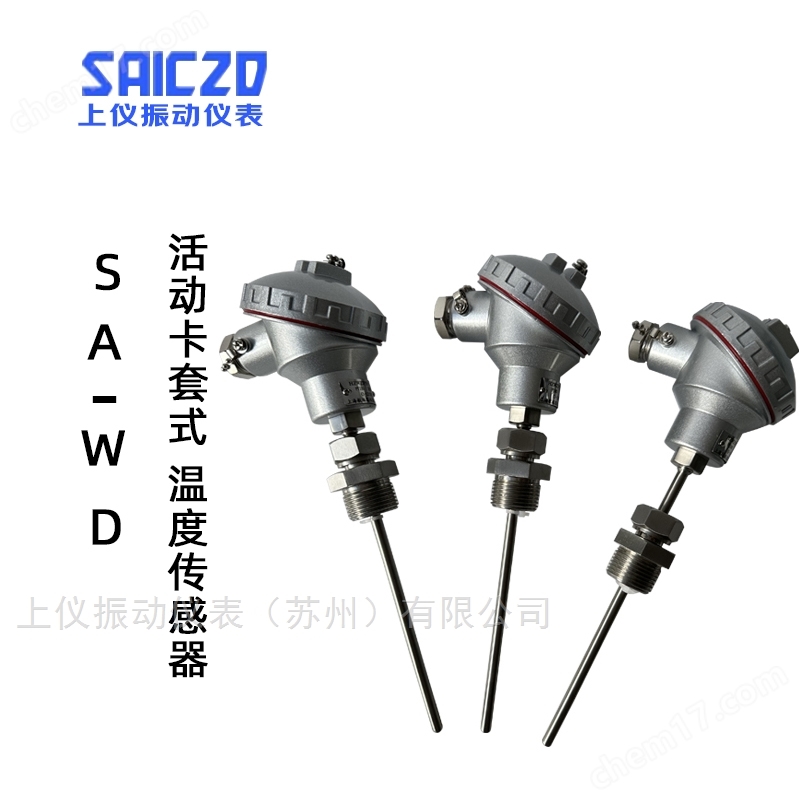

上振仪 SA-WD活动卡套式温度传感器

SA-WD活动卡套式温度传感器

SA-WD活动卡套式温度传感器概述：一体化温度传感器活动卡套式，深度可调节，输出TP100信号，性能稳定，高精度响应快，读数精准，精密标准防水偶头，防水密封圈耐高温耐腐蚀，使用寿命长，适用于户外环境测量，广泛用于消防，水电，自来水，石油，化工，机械，液压等行业对流体介质的压力进行现场测量和控制。

技术参数：

产品名称：温度传感器

量程范围：-200-450℃

精准度：±0.25%℃

输出信号：TP100

负载电阻：≤500Ω

供电电源：24VDC

稳定性：优于0.2%

功耗：≤1W

探头材料：304不锈钢探杆

防水偶头：圆弧设计内部升级放受潮设计

偶头材质：铝合金

连接方式：标准M20*1.5螺纹 法兰连接，卡盘连接

管直径：Ф6/ф8/ф10/Ф12/ф14/Ф16等（持定制）

防护等级：IP65

工作原理

• 热电偶型：基于塞贝克效应，两种不同材质的导体组成闭合回路，当测量端与参比端存在温差时，回路中会产生热电势，通过测量热电势来确定被测温度2。

• 热电阻型：利用导体或半导体的电阻值随温度变化而变化的特性，将温度变化转化为电阻值的变化，再通过测量电阻值来计算温度5。

结构特点

• 活动卡套连接：采用活动卡套进行连接，卡套外壁设有外螺纹，可与测温套管的内螺纹相匹配。安装时，只需旋转活动卡套，无需旋转传感器本体，避免了引线随传感器转动而产生缠绕和扭曲的问题，同时方便调整传感器插入被测介质的深度5。

• 保护管：通常采用不锈钢等耐腐蚀、耐高温的材料制成，如 304 不锈钢、316L 不锈钢等，能够保护内部的测温元件免受被测介质的侵蚀和外界环境的影响，确保传感器的性能稳定和使用寿命13。

• 测温元件：常见的有热电偶丝和热电阻，如 K 型热电偶、铂电阻等。热电偶丝一般采用进口的超高精准材料，以保证传感器具有超高的精度、稳定性及一致性；铂电阻则具有测量精度高、电阻信号与温度对应关系准确等优点235。

• 绝缘材料：用于填充测温元件与保护管之间的空隙，起到绝缘和抗振的作用，常用的绝缘材料有氧化镁等，高纯度的氧化镁能够保证良好的绝缘性能和抗振性能5。

性能参数

• 测温范围：不同类型和型号的活动卡套式温度传感器测温范围有所不同，如 RK-WZB 活动卡套式温度传感器的量程范围为 - 200℃-450℃，而 YY-XRH-YK 系列高温铠装丝活动螺纹卡套型热电偶温度传感器的测温范围为 0℃-1200℃13。

• 精度：精度较高，如 RK-WZB 活动卡套式温度传感器的精准度可达 ±0.25%℃，泰士特波纹管保护型温度传感器全量程精度达 ±0.15℃（A 级）1。

• 输出信号：常见的输出信号有 TP100、Pt100 等，也有集成变送器输出 4-20mA 的直流电信号，可方便地与各种显示仪表、记录仪表、电子计算机等配套使用16。

• 防护等级：一般具有较高的防护等级，如 IP65，能够有效防止灰尘进入和防止水的喷射，适用于户外环境测量和恶劣工业环境1。

应用领域1

• 化工行业：用于化工生产过程中各种流体介质、反应釜、管道等的温度测量和控制，确保生产过程的安全和稳定。

• 石油行业：在石油开采、炼制、储存和运输等环节，对油温、管道温度等进行监测，有助于提高生产效率和保障设备安全。

• 电力行业：用于发电机组、变压器、开关柜等设备的温度监测，及时发现设备过热等故障隐患，保障电力系统的可靠运行。

• 机械行业：对机械设备的轴承、齿轮箱、电机等部件进行温度测量，以便进行故障诊断和维护保养，延长设备使用寿命。

• 消防领域：可安装在消防系统中的管道、设备等部位，实时监测温度变化，为火灾预警和消防控制提供数据支持。
